Измеритель RLC AKTAKOM АММ-3320

Артикул: 1-9808

• базовая погрешность 0,3%
• двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
• разрешение 0,01%
• аналоговая шкала для контроля быстрых изменений
• максимальная тестовая частота до 100 кГц
• 4-х проводная схема измерений
• встроенный компаратор с функцией сортировщика
• режим автоматического определения и измерения компонентов
• функция удержания показаний
• режим относительных измерений
• mini-USB интерфейс для подключения к ПК и обработки данных
• автоматическое отключение

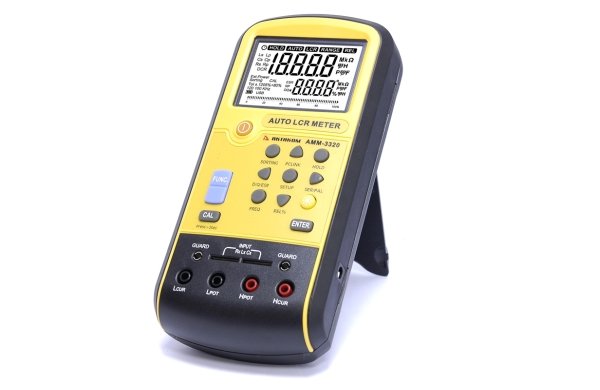

Измеритель RLC AKTAKOM АММ-3320

Высокопроизводительный портативный RLC-метр АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно производить измерения параметров компонентов.

Области применения

• выборочный контроль качества на производственной линии
• тестирование компонентов в ремонтных мастерских и сервисных службах
• сортировка и отбор компонентов по параметрам
• входной контроль при приёмке партии (особенно в полевых условиях)
• лабораторные исследования параметров при разработке и тестировании

Основные характеристики

• базовая погрешность 0,3%
• двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
• разрешение 0,01%
• аналоговая шкала для контроля быстрых изменений
• максимальная тестовая частота до 100 кГц
• 4-х проводная схема измерений
• встроенный компаратор с функцией сортировщика
• режим автоматического определения и измерения компонентов
• функция удержания показаний
• режим относительных измерений
• mini-USB интерфейс для подключения к ПК и обработки данных
• автоматическое отключение



1 2 3
Передняя панель Вид сбоку Вид сзади



Технические характеристики

ФУНКЦИИ
Измеряемые параметры Первичные:
Ls / Cs - индуктивность и емкость (последовательная схема замещения)
Lp / Cp - индуктивность и емкость (параллельная схема замещения)
DCR: сопротивление на постоянном токе
Вторичные:
Θ - фазовый угол
D - тангенс угла потерь
Q -добротность
ESR - сопротивление (последовательная схема замещения)
Rp - сопротивление (параллельная схема замещения)
Тестовая частота 100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц
Диапазоны измерений Индуктивность 100 Гц/ 120 Гц 20 мГн...20 кГн
1 кГц 2000 мкГн...2000 Гн
10 кГц 200 мкГн...20 Гн
100 кГц 20 мкГн...200 мГн
Емкость 100 Гц/ 120 Гц 20 нФ...20 мФ
1 кГц 2000 пФ...2 мФ
10 кГц 200 пФ...200 мкФ
100 кГц 200 пФ...20 мкФ
Сопротивление 100 Гц / 120 Гц 200 Ом...200 МОм
1 кГц 20 Ом...200 МОм
10 кГц 20 Ом...20 МОм
100 кГц 20 Ом...2 МОм
Сопротивление постоянному току 200 Ом...200 МОм
Тангенс угла потерь / Добротность 0,001...1999
Фазовый угол 0,00°...±180°
Эквивалентные схемы замещения Последовательная и параллельная
Уровень тестового напряжения 0,6 Вскз
Выбор диапазона Автоматический и ручной
Скорость измерений 1,2 изм/с
Калибровка Короткозамкнутая, Открытая
Режим допусков ±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%
Интерфейс Mini-USB (виртуальный последовательный порт)
Тип батарей 9 В ,6 батарей типа ААА
Автоотключение питания 5 мин
Габаритные размеры 203,2х101,6х50,8 мм
Масса 567 г



4 5 6
Комлектация В мягком кейсе Измеритель RLC АММ-3320



Комплектность

• Прибор
• Щупы Кельвина (4-ти проводные) - 2 шт.
• Короткий кабель "банан" - "крокодил"
• Пластина для открытой калибровки
• Пластина для короткозамкнутой калибровки
• Батарея типа ААА - 6 штук
• Кабель mini-USB для подключения к ПК
• Диск с ПО
• Футляр
