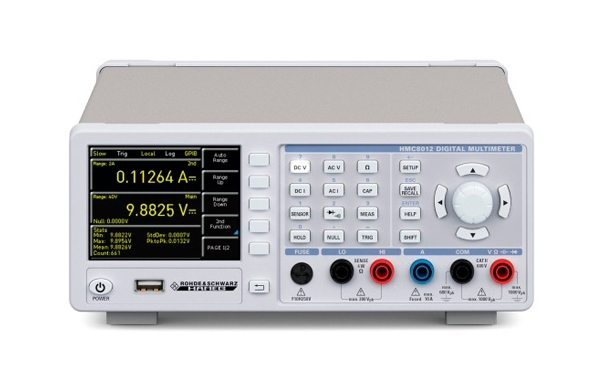

Назначение вольтметра универсального (цифрового мультиметра) HMC8012:
Мультиметры универсальные HMC8012, HMC8012-G предназначены для измерения:
- напряжения постоянного тока;
- силы постоянного тока;
- среднего квадратического значения напряжения переменного тока;
- среднего квадратического значения силы переменного тока;
- электрического сопротивления постоянному току;
- электрической емкости.
Описание вольтметра универсального (цифрового мультиметра) HMC8012:
Мультиметры HMC8012, HMC8012-G представляют собой портативные многофункциональные измерительные приборы, конструктивно выполнены в защищенном корпусе, питающиеся от сети переменного тока.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму быстродействующим АЦП, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Связь мультиметров с ЭВМ осуществляется с помощью набора интерфейсов USB, VCP, Ethernet, IEEE-488.
Различие мультиметров заключается в наличии у модели HMC8012-G интерфейса IEEE-488.
Особенности вольтметра универсального (цифрового мультиметра) HMC8012:
- 5¾-разрядный дисплей (480 000 цифровых отсчётов);
- Синхронное (одновременное) отображение 3-х измерений, например: постоянный ток + переменный ток + статистика;
- До 200 измерений в секунду;
- Основная погрешность по постоянному току 0,015%;
- 12 функций измерения: напряжение и сила постоянного и переменного тока, среднеквадратическое значение, частота, ёмкость, температура, 2- и 4- проводное измерение сопротивления, неразрывность электрических цепей, испытание диодов, мощность
- Разрешение: 1 мкВ, 100 нА, 1 мОм, 1 пФ, 1 Гц, 0,1 °C;
- Математические функции: контроль пределов, минимальное/максимальное/среднее значение, смещение, постоянная мощность, дБ, дБм;
- Измерение температуры при помощи платиновых датчиков температуры (PT100/PT500/PT1000);
- Регистрация данных в формате .CSV во внутреннюю память или USB-устройства;
- Интерфейсы: USB-TMC и Ethernet (совместимость с LXI), IEEE-488 (GPIB) (только в HMC8012-G);
- Поддержка команд программирования SCPI совместимых с мультиметром Agilent 34410A.
Технические характеристики
| Параметр | Значение | |
| HMC8012 | HMC8012-G | |
| 12 функций измерения | напряжение и сила постоянного и переменного тока, среднеквадратическое значение, частота, ёмкость, температура, 2- и 4- проводное измерение сопротивления, неразрывность электрических цепей, испытание диодов, мощность | |
| Математические функции | контроль пределов, минимальное/максимальное/среднее значение, смещение, постоянная мощность, дБ, дБм | |
| Измерение температуры | при помощи платиновых датчиков температуры (PT100/PT500/PT1000) | |
| Верхняя граница диапазона измерений напряжения постоянного тока | 0,4; 4; 40; 400; 1000 В | |
| Верхняя граница диапазона измерений напряжения переменного тока (СКЗ) | 0,4; 4; 40; 400; 750 В | |
| Верхняя граница диапазона измерений силы постоянного тока | 0,02; 0,2; 2; 10 А | |
| Верхняя граница диапазона измерений силы переменного тока (СКЗ) | 0,02; 0,2; 2; 10 А | |
| Верхняя граница диапазона измерений электрического сопротивления постоянному току | 400 Ом; 4; 40; 400 кОм; 4; 40; 250 МОм | |
| Верхняя граница диапазона измерений электрической емкости | 5; 50; 500 нФ; 5; 50; 500 мкФ | |
| Разрешение | 1 мкВ, 100 нА, 1 мОм, 1 пФ, 1 Гц, 0,1 °C | |
| Основная погрешность по постоянному току | 0,015% | |
| Разрядность дисплея | 5¾ (480 000 цифровых отсчётов) | |
| Синхронное (одновременное) отображение | 3 измерения (например: постоянный ток + переменный ток + статистика) | |
| Скорость | до 200 измерений в секунду | |
| Регистрация данных | в формате .CSV во внутреннюю память или USB-устройства | |
| Интерфейсы | USB-TMC и Ethernet (совместимость с LXI) | USB-TMC и Ethernet (совместимость с LXI), IEEE-488 (GPIB) |
| Поддержка команд программирования | SCPI совместимых с мультиметром Agilent 34410A | |
| Время готовности к работе | не более 90 мин | |
| Напряжение и частота питающей сети | 115/230 В, 50/60 Гц | |
| Габаритные размеры (в×ш×г) | 222 × 88 × 280 мм | |
| Масса | 2,7 кг | |
Комплект поставки
| № | Наименование | Количество |
| 1 | Вольтметр универсальный (цифровой мультиметр) HMC8012 | 1 |
| 2 | Измерительные кабели | 1 |
| 3 | Кабель питани | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Методика поверки | 1 |
| 5 | Диск CD-ROM с руководством по эксплуатации и программным обеспечением | 1 |
