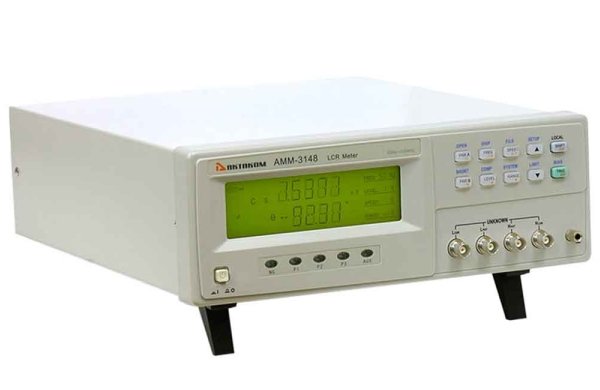

Измеритель RLC AKTAKOM АММ-3148

Артикул: 1-337981

Цифровой RLC -метр на базе моста с автобалансировкой. Тестовая частота 50 Гц...100 кГц (10 точек). Базовая погрешность 0,1%. Скорость измерения 20 изм/сек.. Емкость 0,001 пФ-10 мФ, индуктивность 0,001 мкГн-100 кГн, сопротивление (|Z|, R, X) 0,0001 Ом-100 МОм, добротности 0,0001-9999,9, тангенса угла потерь 0,0001-9,9999. Автоопределение LCZ. Послед. и парал. эквивалентная схема замещения. Тестовый сигнал до 1 В. Вых. импеданс 30 Ом, 100 Ом.ЖК-дисплей, встроенный компаратор, RS232, GPIB (опция), HANDLER, Питание 220 В. Габариты 275х120х425мм, масса 3,8 кг

Гарантийный срок: 14 месяцев

Недорогой LCR-метр экономного класса обладает высокой точностью измерения (0,1%) и позволяет проводить измерения на тестовой частоте до 100 кГц. Имеет небольшие габаритные размеры и вес. Приборы имеют довольно высокую функциональность и встроенный компаратор, позволяющий проводить разбраковку электронных компонентов, а также имеет возможность подключения к ПК. Это незаменимый прибор для предприятий, имеющих ограниченный бюджет, которым требуется проводить тестирование электронных компонентов.

<td "="">Открытая, закрытая, полная частотная коррекция

<td "="">Открытая, закрытая, полная частотная коррекция



Характеристика  Значение
Измеряемые (тестируемые) параметры |Z|, C, L, X, B, R, G, D, Q, θ
Базовая точность измерения LCR параметров 0,1%
Тестовая частота  10 точек: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц
Напряжение тестового сигнала 0,1 Вскз, 0,3 Вскз, 1 Вскз
Выходной импеданс 30 Ом, 100 Ом
Время измерения (раз/сек)
на частотах >1 кГц
Быстрое: 20
Среднее: 8
Медленное: 2
Диапазон измерения LCR параметров

|Z|, X, R: 0,0001 Ом...99,999 МОм
C: 0,001 пФ...9999,9 мкФ
L: 0,001 мкГн...99,999 кГн
D: 0,0001...9,9999
Q: 0,0001...9999,9
θ (град): -179,99°...179,99°
θ (рад): -3,1415...3,1415
Δ%: -999,99%...999,99%
Схема замещения  Последовательная, параллельная
Выбор диапазона Ручной, автоматический, удержание
Режим запуска  Внутренний, ручной, внешний, по шине
Усреднение 1...99
Калибровка  Открытая, закрытая, полная частотная коррекция
Математические операции  Абсолютное значение, Δ%
Схема измерения 5-ти проводная
Компаратор 5 ячеек сортировки: 3 PASS, 1 FAIL, 1AUX
Внутренняя память 10 ячеек для файлов установок
Интерфейсы RS232C, HANDLER, GPIB (опция)
Режим отображения Абсолютное значение, Δ, Δ%
Дисплей  5 разрядов, специальный ЖК с подсветкой
Рабочая температура/влажность 0°С-40°С, ≤90%RH
Питание 198 В...242 В; 47,5 Гц...52,5 Гц
Макс. потребляемая мощность  ≤30 ВА
Габаритные размеры  275 х 120 х 425 мм
Вес Около 3,8 кг



Реальные конденсаторы, резисторы и катушки индуктивности отличаются от идеальных. Обычно компоненты имеют характеристики резистора и реактора одновременно. Реальный компонент состоит из идеального резистора и реактора (индуктивности или конденсатора), соединённых по последовательной или параллельной эквивалентной схеме. Величины из двух различных эквивалентных схем могут быть преобразованы друг в друга по соответствующим формулам и отличаются за счёт параметров добротности (Q) и тангенса угла диэлектрических потерь (D).

Параллельная и последовательная эквивалентная схема

СхемаТангенс угла диэлектрических потерьФормулы преобразования
 C

 L


Примечание: L – Индуктивность; C – Ёмкость; f – Частота; R – опротивление; D – Тангенс угла диэлектрических потерь; Q – Добротность; индекс «s» – эквивалентное последовательное сопротивление (serial); «p» – эквивалентное параллельное сопротивление (parallel).

Рекомендации при выборе эквивалентной схемы при измерении ёмкости:
1. Можно выбрать эквивалентную схему в соответствии с тангенсом угла потерь (D) при двух различных частотах. Если D снижается при увеличении частоты, рекомендуется применять параллельную схему. Для индуктивности ситуация обратная. На самом деле D не находится в прямой зависимости от тестовой частоты. На рисунке приведена ситуация, когда последовательное (Rs) и параллельное (Rp) сопротивление существуют одновременно. Если Rs > Rp, выбирается последовательная схема, если Rp > Rs, то больше подходит параллельная эквивалентная схема.


Рис. 1. Эквивалентная схема реального конденсатора
где, Cx: идеальный конденсатор; Rx: сопротивление тестовых выводов; Lo: индуктивность тестовых выводов; Rp: сопротивление изоляции конденсатора; Co: паразитная ёмкость конденсатора

Для заданной частоты (F) можно вычислить соответствующие значения ёмкости по последовательной (Cs) и параллельной (Cp) схемам.
2. Когда нет точной информации о характере реального компонента, есть правила:
– Для компонентов с низким импедансом (большие конденсаторы и маленькие катушки индуктивности), применяется последовательная эквивалентная схема.
– Для компонентов с высоким импедансом (маленькие конденсаторы и большие катушки индуктивности), применяется параллельная эквивалентная схема.
– Если конденсатор используется в качестве фильтра, наилучшим выбором является последовательная эквивалентная схема.
– Если конденсатор используется в качестве осциллятора в колебательном контуре, наилучшим выбором является параллельная эквивалентная схема.
