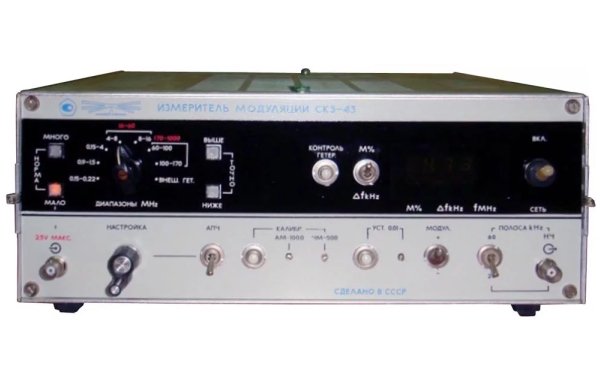

Измеритель модуляции СК3-43
Наличие цифрового отсчета измеряемой величины, непрерывной индикации настройки на частоту входного сигнала и его уровня, автоматической подстройки частоты гетеродина и установки частоты гетеродина по встроенному частотомеру значительно сокращает время измерения
Благодаря автоматической стабилизации уровня в широком динамическом диапазоне, малым искажениям, вносимым трактом прибора в измеряемый сигнал при демодуляции, можно с высокой точностью проводить анализ огибающей сигнала с помощью внешних приборов - анализаторов спектра, ИНН, осциллографов, подключенных к НЧ выходу.
Наличие переключаемой полосы частот тракта НЧ позволяет анализировать сигнал при оптимальном соотношении сигнал/шум.
Преселекция выходного сигнала в режиме апериодического входа обеспечивает измерение коэффициента AM при наличии гармоник несущей частоты.
Основные данные СК3-43
• Диапазон несущих частот: 0,15-500 МГц (в режиме AM), 4-1000 МГц (в режиме ЧМ)
• Диапазон модулирующих частот 0,03-60 кГц
• Чувствительность: 50 мВ (0,15-4 МГц и 250-500 МГц), 30 мВ (4-250 МГц), 300 мВ (500-1000 МГц)
• Пределы измерения:
девиации частоты 1-500 кГц;
коэффициента AM 1 -100%
• Основная погрешность измерения:
девиации частоты (0,05δf+&deltaf ш) кГц;
коэффициента AM (0,05 М + 0,5)%
• Коэффициенты гармоник, вносимых прибором в сигнал модуляции: 0,2% (до 30 кГц), 0,5% (до 100 кГц), 1% (до 150 кГц), 2% (до 500 кГц)
• Коэффициенты гармоник, вносимых в огибающую AM сигнала, при измерении коэффициента AM: 0,5% (до 30%), 1% (до 90%)
