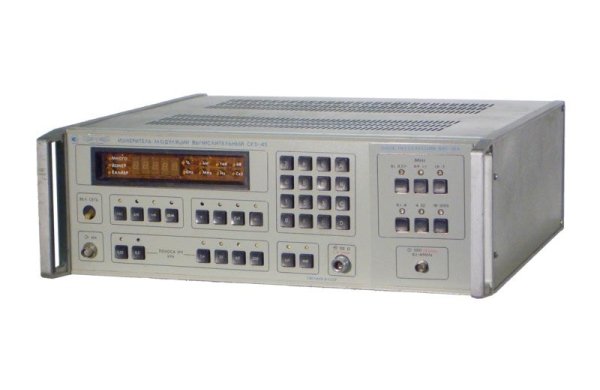

Измеритель модуляции СК3-45
СК3-45 измеритель модуляции предназначен для оперативного и прецизионного измерения модуляционных параметров сигналов связной и измерительной аппаратуры. Может использоваться также в качестве прецизионного модулятора сигнала и измерителя шумовых параметров источников сигналов.
Наличие встроенной микроЭВМ позволяет повысить производительность труда при проведении измерений и расширить функции прибора до возможности системы, обеспечивающей измерение коэффициента AM, девиации частоты, напряжения и частоты входного сигнала, коэффициента гармони и частоты модулирующего сигнала.
Вычисление результатов измерения и их коррекция проводятся в цифровой форме. В приборе предусмотрен логарифмический отсчет измеряемых величин. Для оперативной автоматической калибровки измерителя модуляции имеется встроенный источник образцового сигнала. Прибор может работать в составе ЛИС через КОП.
Основные данные СК3-45
• Диапазон несущих частот 0,1 - 1000 МГц; 0,1 - 10 000 МГц (с блоком ВЧ Я4С-103)
• Диапазон модулирующих частот 0,02-200 кГц
• Пределы измерения:
коэффициента AM 0,1 - 100 %
девиации частоты 1-106 Гц
коэффициента гармоник огибающей 1-10 %
напряжения входного сигнала 0,1 - 1 В
модулирующей частоты 0,02-200 кГц
• Пределы основной погрешности измерения;
коэффициента AM ±2 %
девиации частоты ±2 %
напряжения входного сигнала ±(2-3) дБ
коэффициента гармоник огибающей ±10%
• Величина собственного фона и шума 0,05-0,2 % (AM), 2*10-8fc +2 Гц (ЧМ)
• Коэффициент гармоник, вносимых в сигнал модуляции огибающей, 0,3-0,6 % (AM); 0,1 - 1 % (ЧМ)
