Измеритель КСВН Р2-132

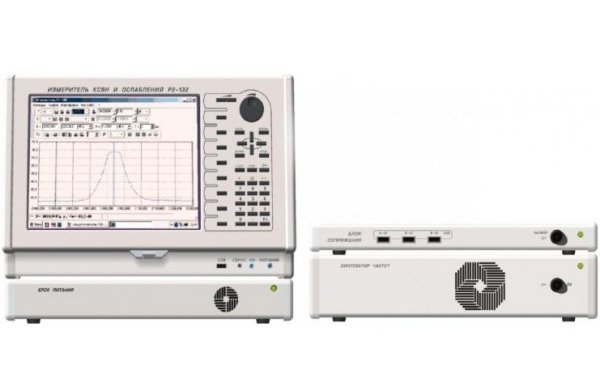

Р2-132 предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне частот 0.01– 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера 1 (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием 2, синтезатора частоты 3, измерительного модуля 4 и внешних СВЧ узлов 5.
Основные технические характеристики прибора Р2-132:
• Диапазон частот - 0,01 ÷ 8,3 ГГц.
• ВЧ тракт: коаксиал 7/3,04.
• Динамический диапазон измеряемых ослаблений более -60 дБ, усилительных устройств более - +40 дБ, погрешность измерения ослаблений 0,01 – 2 ГГц ±(0,25+0,015½Ах½); 2 – 8,3 ГГц±(0,45+0,015½Ах½).
• Диапазон регулировки стабилизированной мощности синтезатора частот от 1 мкВт до 10 мВт.
• Прямое измерение мощности СВЧ сигнала с индикацией результата в мВт или дБм.
• Погрешность измерения КСВн в диапазоне частот от 0,01 ÷ 2 ГГц: ±3 К % для 1,05 Кстu2,0 и ±5 К %, для 2 Кстu5; в диапазоне частот до 2 ÷ 8,3 ГГц: (3К±1) % для 1,05 Кстu2,0; (5К±1) % для 2,0 Кстu>5,0.
• Высокая точность установки и поддержания частоты 0,3·10–7 за год.
• Автоматическая калибровка детекторных головок.
• Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале от 1 до 3 лет.
• Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
• Скоростной USBинтерфейс управляет системой ОС WindowsХР, что обеспечиваетсовместимость саппаратурой, имеющей интерфейсКОП.
• Квалифицированному пользователю предоставляются все возможности для адаптации и модификации системы под специфические условия решаемой измерительной задачи за счет применения современного программного обеспечения в среде ОС WindowsXP.
• Экономичный вариант поставки (без управляющего компьютера для жестких условий эксплуатации) позволяет применить любой IBMсовместимый современный персональный компьютер в качестве средства управления системой.
Измерительная система Р2-132 незаменима при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность отсчета частоты и предельный динамический диапазон измерения играют решающую роль.
Общие технические характеристики прибора Р2-132:
• Рабочие условия эксплуатации:
температура окружающего воздуха от +5 до +40°С;
относительная влажность до 80% при температуре 25°С;
атмосферное давление от 630-800 мм рт. ст.;
напряжение питающей сети (200+22) В и частотой (50+1) Гц.
• Мощность, потребляемая прибором от сети питания 200 ВА.
• Масса прибора не более (общий вес) 14 кг.
• Габаритные размеры:
синтезатора частоты и системного источника питания – 300х230х80 мм;
измерительного модуля – 300х230х40 мм;
персонального компьютера - 300х230х200 мм.
