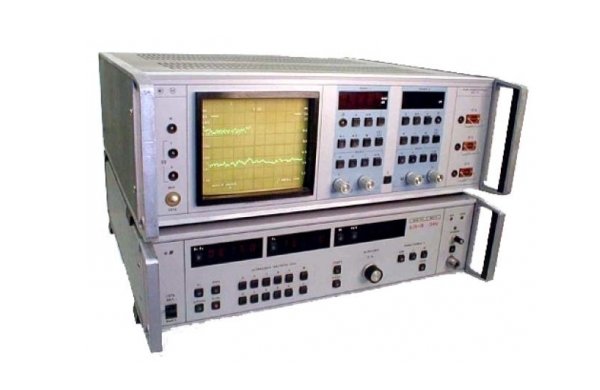

Измеритель КСВН Р2-112
Р2-112 предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта. Применяются в лабораторных и цеховых условиях при измерении и настройке параметров КСВН и ослабления раз личных СВЧ устройств.
Р2-112 позволяет наблюдать характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характернстикой. Имеется цифровой отсчет измеряемых величин KCBН, ослабления, пределов перестройки частоты.
Применяется в лабортаорных и полевых условия при измерении и настройке параметров КСВН и ослабления различных СВЧ-устройств.
Основные данные Р2-112
• Диапазон частот ГГц: 3,20-4,80
• Пределы измерения КСВН 1,05 - 5,0
• Пределы допустимой основной погрешности измерения КСВН +4К
• Пределы измерения ослабления 0 - 50 дБ;
• Пределы допустимой основной погрешности измерения ослабления ±(0,04А+0,3) дБ
• СВЧ-тракт 58X25
