| Тип | На базе ПК |
| Диапазон частот | 300 кГц … 8 ГГц |
| Количество встроенных портов | 4 |
| Динамический диапазон | 145 дБ |
| Выходная мощность | -60 дБм … +10 дБм |
| Особенности | Измеряемые параметры S11 … S44. Минимальное время измерения на одной частоте 100 мкс. Работает под управлением внешнего компьютера, не входящего в комплект поставки. |
| Интерфейс | USB, LAN, опция - GPIB |

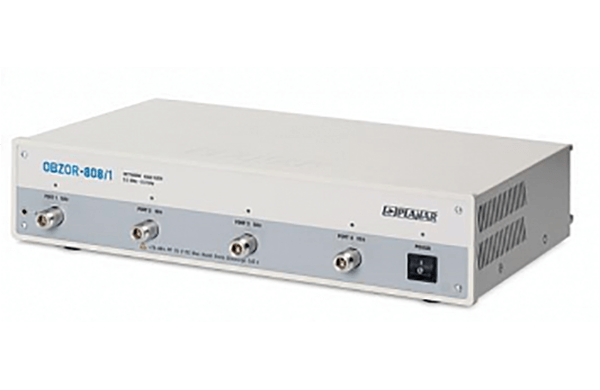

Измеритель комплексных коэффициентов передачи и отражения ОБЗОР-808/1
4 измерительных порта
Диапазон частот от 0,3 до 8000 МГц
Измеряемые параметры: S11... S44
Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
Минимальное время измерения на одной частоте 100 мкс
Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
Для подробного ознакомления с функциями ПО, скачайте демо-версию
«Обзор–808/1» предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
4 измерительных порта
Диапазон частот от 0,3 до 8000 МГц
Измеряемые параметры: S11... S44
Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
Минимальное время измерения на одной частоте 100 мкс
Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
Для подробного ознакомления с функциями ПО, скачайте демо-версию
«Обзор–808/1» предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
