Принцип работы
1. Вытянуть нужный провод с соответствующей шпули;
2. Отмерить и отрезать заготовку провода;
3. Промаркировать концы заготовки провода самоклеющимися флажковыми бирками;
4. Уложить провод по соответствующей трассе и т.д. со всеми заготовками;
5. Передать жгут на операцию пайки соединителей.
Основные преимущества
- Данное решение обеспечивает самую быструю в отрасли переналадку с одной структуры жгута на другую за счет быстросъемных магнитных держателей проводов;

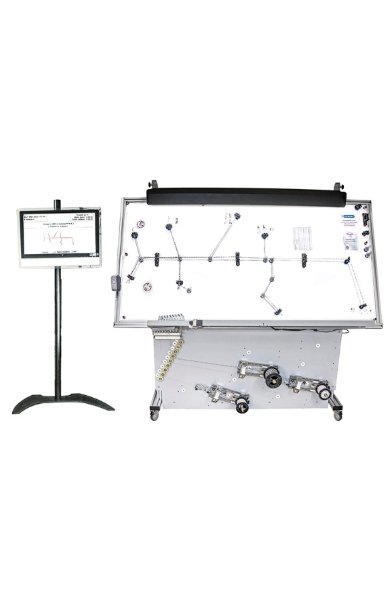

- Впервые на одном рабочем месте синтегрированы магнитный плаз и несколько размотчиков проводов (до 9шт.) со встроенными системами подтормаживания шпули и рихтовки провода. Встроенный автоматический резак. Этот подход исключает операции предварительной нарезки заготовок, их промежуточного хранения и учета, а также излишней транспортировки между участками.
- Специальное компьютерное приложение обеспечивает пошаговые подсказки монтажнику по раскладке жгута от первого до последнего провода, снижая до минимума человеческий фактор и риск неправильной раскладки жгута.
Возможности приложения «Ассистент ЖМ»
Хранение базы данных жгутов.
Хранение перечня цепей жгута с указанием марки каждого провода и его длины.
Управление автоматической отрезкой провода.
Автоматическая распечатка самоклеящихся флажков или термоусадочных трубок для маркировки концов проводов.
Возможность подключения графических подсказок (чертежей и фотографий) для любой элементарной операции по формированию структуры жгута.
Возможность изменения последовательности раскладки проводов на любом этапе формирования техпроцесса.
Возможность включения в техпроцесс подсказок по вспомогательным операциям, таким как: промежуточное бандажирование; наклейка этикеток и т.п. по желанию технолога;
Возможность автоматического подсчета расхода провода.
Возможность автоматического подсчета трудозатрат на раскладку всего жгута.
