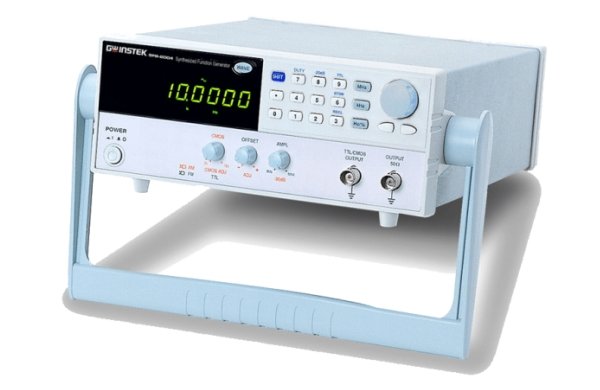

Особенности
| • | Прямой цифровой синтез |
| • | Высокая стабильность и точность установки частоты |
| • | Малые гармонические искажения (менее -55 дБн) |
| • | Широкий частотный диапазон (от 0,1 Гц до 20 МГц) |
| • | Форма сигнала: синусоида, треугольник, меандр, импульс, АМ, ЧМ, ГКЧ |
| • | Разрешение по частоте 100 мГц |
| • | Режим постоянного смещения |
| • | Встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты до 150 МГц |
| • | Память на 10 настроек |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон (для синуса и меандра) | 0,1 Гц … 20 МГц |
| Частотный диапазон (для треугольника) | 0,1 Гц … 1 МГц | |
| Разрешение по частоте | 0,1 Гц | |
| Погрешность установки | ±(20*10-6) | |
| Амплитуда | > 10 Впик (на 50 Ом) | |
| Неравномерность АЧХ (синус относительно 1 кГц) | <±0,3 дБ (0,1 Гц – 1 МГц) <±0,5 дБ (1 МГц – 4 МГц) <±2 дБ (4 МГц – 10 МГц) |
|
| Выходное сопротивление | 50 Ом ± 10% | |
| Аттенюатор | 2 х ( -20 дБ ± 1 дБ) | |
| Постоянное смещение | ±5 В (на 50 Ом) | |
| Асимметрия формы | 0,2...0,8 ( от 2Гц до 100 кГц) – плавная регулировка с разрешением 0,01 |
|
| CИНУСОИДАЛЬНЫЙ СИГНАЛ |
Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) | > -55 дБн, 0,1 Гц – 200 кГц > - 40 дБн, 0,2 МГц – 4 МГц > - 30 дБн, 4 МГц – 10 МГц |
| ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | ≤2% (0,1 Гц…100 кГц), ≤5% (100 кГц…1 МГц) |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов | ±(1% от периода + 4 нс), 0,1 Гц…100 кГц |
| Время нарастания/спада | ≤25 нс (макс. уровень 50 Ом) | |
| Коэффициента заполнения прямоугольных импульсов | (20 – 80)% с разрешением 1% в диапазоне частот 2 Гц - 100кГц | |
| КМОП-ВЫХОД |
Выходной уровень | От (4 ± 1) В до (14,5 ± 0,5) В с плавной регулировкой |
| Время нарастания / спада | ≤120 нс | |
| ТТЛ-ВЫХОД |
Выходной уровень | ≥3 В |
| Коэффициент нагрузки | 20 ТТЛ-элементов | |
| Время нарастания/спада | ≤25нс | |
| СВИПИРОВАНИЕ ПО ЧАСТОТЕ (SFG - 72120) |
Глубина свипирования | 100:1 – плавно регулируется |
| Цикл свипирования | 1 с … 30 с – плавно регулируется | |
| Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ (SFG-72120) |
Глубина АМ | 0 … 100% |
| Частота модуляции | 400 Гц (внутренняя)/ 0…1 кГц (внешняя) |
|
| Частота несущей | 100 Гц … 5 МГц (-3дБ) | |
| Чувствительность входа | ≤10В (при 100% АМ) | |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ (SFG-72120) |
Девиация частоты | 0…5% на частоте 1 МГц |
| Частота модуляции | 400Гц (внутренняя)/ 0 … 1 кГц (внешняя) |
|
| Чувствительность входа | ≤10В (при 10% ЧМ) | |
| ЧАСТОТОМЕР SFG-72120) |
Частотный диапазон | 5Гц … 150МГц |
| Разрешение | 10нГц для предела 1Гц; 0,1Гц для предела 100МГц |
|
| Погрешность опорн. ген-ра |
±2*10-5 (23С ± 5С) после 30 мин. работы | |
| Входной импеданс | 1 МОм/150 пФ | |
| Чувствительность | ≤35 мВ (5 Гц…100 МГц), ≤45 мВ (100 МГц…150 МГц) |
|
| ОБЩИЕ ДАННЫЕ |
Напряжение питания | 115 В/230 В ± 15 %, 50/60 Гц |
| Габаритные размеры | 107 x 266 x 293 мм | |
| Масса | 3,2 кг |
