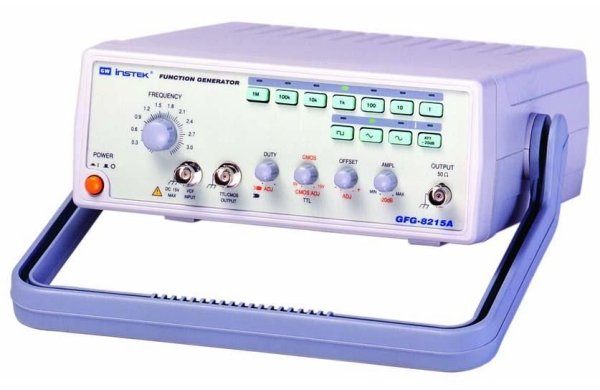

Генераторы сигналов специальной формы GW Instek GFG-8215A

Артикул: 1-4632

  • Частотный диапазон 0,3 Гц ... 3 МГц
  • Форма сигнала: синус, треугольник, прямоугольник
  • Регулировка асимметрии формы сигнала
  • Добавление постоянного смещения
  • 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
  • Функция внешнего управления частотой
  • Регулируемый ТТЛ/КМОП-выход

Особенности

  • Частотный диапазон 0,3 Гц ... 3 МГц
  • Форма сигнала: синус, треугольник, прямоугольник
  • Регулировка асимметрии формы сигнала
  • Добавление постоянного смещения
  • 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
  • Функция внешнего управления частотой
  • Регулируемый ТТЛ/КМОП-выход

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 0,3 Гц … 3 МГц (7 диапазонов)
Погрешность установки ±(5% + 1 Гц)
Амплитуда > 10 В (на 50 Ом)
Выходное сопротивление 50 Ом
Аттенюатор 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
Постоянное смещение ±5 В (на 50 Ом)
Асимметрия формы 0,2…0,8 (1 МГц) - плавно регулируется
Дисплей 6-разрядный, СД-индикаторы
СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
Неравномерность £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ±2% (0,3 Гц…100 кГц)
Время нарастания/спада £ 100 нс (макс. уровень,50 Ом)
КМОП-ВЫХОД Выходной уровень От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
Время нарастания / спада £ 120 нс
ТТЛ-ВЫХОД Выходной уровень ³ 3 В
Коэффициент нагрузки 20 ТТЛ-элементов
Время нарастания/спада £ 25 нс
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…(10 ±1)В
Входное сопротивление 10 кОм
ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В±15%, 50 / 60 Гц
Габаритные размеры 251 x 91 x 291 мм
Масса Приблизительно 2 кг
