• Генерация сигналов синусоидальной и прямоугольной формы в диапазоне частот до 80 МГц
• Десять стандартных форм сигнала
• Возможность генерации импульсных сигналов до 50 МГц с регулируемой длительностью фронта
• Встроенная система генерации сигналов произвольной формы с разрешением по амплитуде 12 бит, частотой дискретизации 200 Мвыб/c и глубиной до 64 Квыб
• Вход/выход внешнего запуска, вход внешнего сигнала модуляции

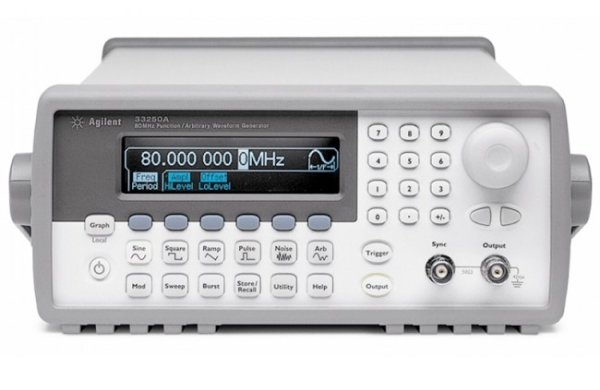

Agilent Technologies 33250A — генератор сигналов сложной формы с частотой выходного сигнала до 80 МГц, возможностью генерации импульсного сигнала и сигналов произвольной формы. Генератор построен на основе прямого цифрового синтеза формы колебаний. Сочетание свойств автономного и системного прибора делает этот генератор универсальным средством для удовлетворения требований к испытаниям в настоящее время и в будущем.
Технические характеристики
Формы сигнала
Стандартные: cинус, прямоугольный, пилоообразный, импульсный, шумовой, sin(x)/x, с экспоненциальным фронтом, с экспоненциальным срезом, пилообразный с отрицательным наклоном, кардиосигнал, напряжение постоянного тока
Произвольные
• Длина записи: от 1 до 64 Квыб
• Разрешение по уровню: 12 бит, включая знак
• Частота дискретизации: 200 Мвыб/с
• Энергонезависимая память: 4 формы сигнала по 64 Kвыб
Частотные параметры сигнала
Cинус: от 1 мкГц до 80 МГц
Прямоугольный: от 1 мкГц до 80 МГц
Пилообразный: от 1 мкГц до 1 МГц
Импульсный: от 500 мкГц до 50 МГц
Шум (гауссов): полоса частот 50 МГц
Произвольный: от 1 мкГц до 25 МГц
Разрешение по частоте: 1 мкГц; кроме имп. сигналов, 5 десят. разрядов
Погрешность (1 год): 2 х 10—6 (от 18 до 28 °С), 3 х 10—6 (от 0 до 50 °С)
Чистота спектра синусоидального сигнала
Гармонические составляющие
| ≤3 B(pазмах) | >3 B(pазмах) | |
| от 0 до 1 МГц: | —60 дБн | —55 дБн |
| от 1 до 5 МГц: | —57 дБн | —45 дБн |
| от 5 до 80 МГц: | —37 дБн | —30 дБн |
Коэффициент нелинейных искажений:
от 0 до 20 кГц: <0,2% +0,1 мВ (ср. квадр. значение)
Негармонические составляющие
• от 0 до 1 МГц: —60 дБн
• от 1 до 20 МГц: —50 дБн
• от 20 до 80 МГц: —50 дБн + 6 дБн/октава
Фазовый шум (в полосе 30 кГц)
• на 10 МГц: < —65 дБн (тип.)
• на 80 МГц: < —47 дБн (тип.)
Параметры сигнала
Прямоугольный
• Длительность фронта/среза: < 8 нс
• Выброс: < 5%
• Асимметрия: 1% от периода + 1 нс
• Коэффициент заполнения
— на частотах ≤ 25 МГц: от 20,0 % до 80,0%
— от 25 до 50 МГц: от 40,0% до 60,0%
— от 50 до 80 МГц: 50,0% (фиксированный)
Импульсный
• Период: от 20,00 нс до 2000,0 с
• Длительность импульса: от 8,0 нс до 1999,9 с
• Регулировка длительности фронта: от 5,00 нс до 1,00 мс, выброс: < 5%
Пилообразный
• Линейность: < 0,1% макс. значения; cимметрия: от 0,0% до 100,0%
Произвольный
• Мин. длительность фронта < 10 нс
• Линейность: < 0,1% макс. значения
• Время установления: от < 50 нс до 0,5% конечного значения
Характеристики выходного сигнала
Напряжение (50 Ом), размах: от 10 мВ до 10 В
• Погрешность (1 кГц, >10 мВ (размах), авт. установка предела): ±1 % установки ±1 мВ (размах)
• Неравномерность (к уровню на 1 кГц, синус, авт. установка предела):
— — от 10 до 50 МГц: ±2% (0,2 дБ)
— от 50 до 80 МГц: ±5% (0,4 дБ)
• Единицы измерения: Vpp (размах), Vrms (ср. кв. знач.), dBm (дБм), верхний и нижний уровни
• Разрешение: 0,1 мВ или 4 знака
Смещение (на 50 Ом): ±5 В (пик. знач. перем. составл.) + пост. составл.
• Погрешность: 1% установки +2 мВ +0,5 % амплитудного значения
Характеристики выхода
• Импеданс: 50 Ом (фиксированный); более 10 МОм (выход запрещен)
• Изоляция: 42 В макс. (пик.) относительно земли
• Защита: от короткого замыкания; при перегрузке по напряжению главный выход автоматически запрещается
Модуляция
Амплитудная (АМ), частотная (ЧМ) (источник: внутренний/внешний)
• Сигнал несущей: синус, прямоугольный, пилообразный, произвольный
• Модулирующий сигнал: синус, прямоугольный, пилообразный, шумовой, произвольный
• Частота модуляции: от 2 мГц до 20 кГц
• Глубина модуляции (АМ): от 0,0% до 120%
• Девиация (ЧМ): от 0 до 80 МГц
Частотная манипуляция (источник: внутренний/внешний)
• Сигнал несущей: синус, прямоугольный, пилообразный, произвольный
• Модулирующий сигнал: прямоугольный, коэффициент заполнения 50%
• Внутр. частота манипуляции: от 2 мГц до 100 кГц
• Диапазон частот: от 1 мкГц до 80 МГц
Вход внешнего сигнала модуляции
• Напряжение: ±5 В (полная шкала); входной импеданс: 10 кОм
• Полоса частот: от 0 до 20 кГц
Пакетный режим
Сигнал несущей: синус, прямоугольный, пилообразный, импульсный, произвольный, шумовой
Частота: от 1 мкГц до 80 МГц (синусоидальный и прямоугольный сигналы с частотой >25 МГц только при неограниченном числе периодов в пакете).
Число периодов в пакете: от 1 до 1000000 или не ограничено
Начальная/конечная фаза: от —360° до +360°
Внутренний период следования: от 1 мс до 500 с
Источник стробирования: внешний
Запуск: однократный, внешний, внутренний
Задержка запуска (N периодов, не ограничено): от 0,0 нс до 85,000 с
Свипирование (развёртка) частоты
Форма сигнала: синус, прямоугольный, пилообразный, произвольный
Закон свипирования: линейный и логарифмический, вверх или вниз
Начальная/конечная частота: от 100 мкГц до 80 МГц
Время свипирования: от 1 мс до 500 с
Запуск: однократный, внешний, внутренний
Опорный тактовый генератор
Сдвиг фазы: от —360° до +360°
Полоса синхронизации внешнего опорного сигнала: 10 МГц ± 35 кГц
Выход внутреннего опорного сигнала: 10 МГ
Общие характеристики
Число запоминаемых конфигураций установок: 4 конфигурации
Интерфейсы: GPIB и RS-232, в стандартной комплектации
Язык программирования: SCPI-1997, IEEE-488.2
Напряжение питания:
100-240 В (±10%), 50-60 Гц; 100-127 В (±10%), 50-400 Гц
Габаритные размеры: (ширина х высота х глубина)
• настольный вариант: 254 х 104 х 374 мм; в стойке: 213 х 89 х 348 мм
Масса: 4,6 кг
Комплект поставки: руководство по эксплуатации, руководство по техническому обслуживанию, краткое справочное руководство, данные испытаний, программное обеспечение IntuiLink Waveform Editor, кабель RS-232, сетевой шнур
