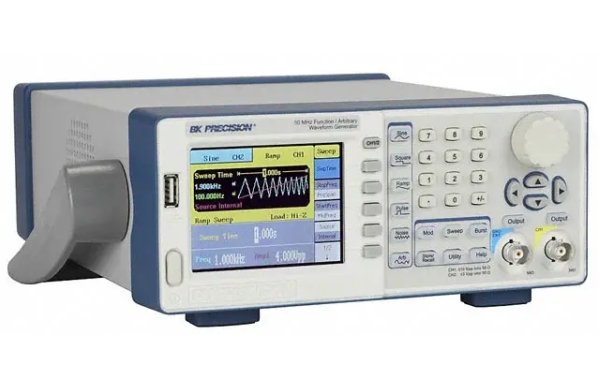

Спецификация | |
Синусоидальный график | От 1 мкГц до 10 МГц |
Квадратный график | От 1 мкГц до 10 МГц |
Треугольный график | От 1 мкГц до 300 кГц |
Импульсный график | От 500 мкГц до 5 МГц |
Гауссовский шум (-3 дБ) | > 10 МГц |
Произвольная функция | 1 мкГц – 5 МГц |
Погрешность | ± 50 ppm (90 дней) ± 100 ppm (1 год) |
Разрешение | 1 мкГц |
Характеристики генератора произвольной функции | |
Встроенные формы волн | 48 встроенных форм волны (В т.ч. и 0 Гц (DC)) |
Длина формы волны | 16,000 точек / канал |
Вертикальное разрешение | 14 бит |
Частота выборки | 125 Мвыб/с |
Минимальное время нарастания/спада | 7 нс (типичное) |
Джиттер (пик в пик) | 8 нс (типичное) |
Энергонезависимая память для хранения | 10 волноформ |
Выходные характеристики | |
Диапазон амплитуды | 1-й канал: 2 мВпп – 10 Впп при 50 Ом (4 мВпп – 20 Впп при разомкнутом контуре), ≤ 10 МГц 2 мВпп – 5 Впп при 50 Ом (4 мВпп – 10 Впп при разомкнутом контурке), > 10 МГц 2-й канал: 2 мВпп – 3 Впп при 50 Ом (4 мВпп – 6 Впп при разомкнутом контуре) |
Разрешение амплитуда | До четвёртого разряда |
погрешность амплитуды (100 кГц) | ± (0,3 дБ + 1 мВпп, установленное значение) |
Неравномерность АЧХ (относительно 100 кГц, 5 Впп) | ± 0,3 дБ |
Перекрёстные помехи | < -70 дБн |
Диапазон смещение постоянной составляющей (DC) | 1-й канал: ± 5 В при 50 Ом (± 10 В при разомкнутой цепи) 2-й канал: ± 1,5 В при 50 Ом (± 3 В при разомкнутой цепи) |
Разрешение постоянной составляющей | До 4-х разрядов |
Генератор функций | |
Ширина импульса | 16 нс - минимум, 8 нс - разрешение |
Время нарастания и спада | 7 нс (типичное) при 1 кГц, 1 Впп от 10%-90% |
Скважность | 0,1% разрешение |
Неравномерность вершины импульса | < 5 % |
Джиттер (пик-к-пику) | 8 нс |
