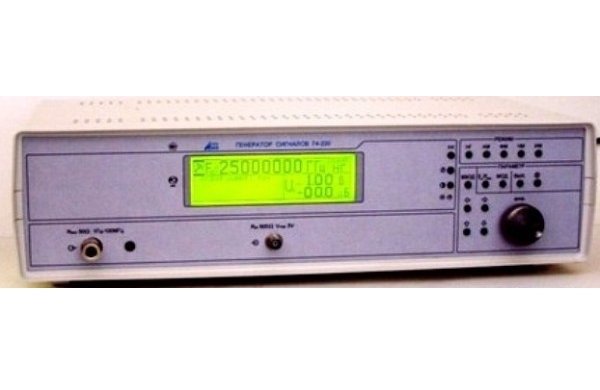

Генератор ВЧ высокочастотный Anritsu Г4-225

Артикул: 1-345357

  • - диапазон рабочих температур: +(5…40) оС;

  • - относительная влажность воздуха, не более - 80%, при температуре 25 оС;

  • Габаритные размеры прибора, не более 474 х 131 х 260 мм;

  • Наработка на отказ – не менее 20000 час;


Характеристики:

  • Диапазон выходных частот – (8,0…18,0) ГГц;

  • Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002;

  • Максимальная выходная мощность не менее 20 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 90дБм до +13дБм, с погрешностью не более 1,5дБ в интервале от +15дБм до – 50дБм и 2,5дБ до –90дБм;

  • Основная погрешность установки частоты не более 1*10-6;

  • Масса не более 8 кг;

  • Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В, с частотой 400 Гц;

  • Условия эксплуатации:

  • – гр. 1.1 УХЛ ГОСТ В20.309.304;

  • - диапазон рабочих температур: +(5…40) оС;

  • - относительная влажность воздуха, не более - 80%, при температуре 25 оС;

  • Габаритные размеры прибора, не более 474 х 131 х 260 мм;

  • Наработка на отказ – не менее 20000 час;

  • Прибор соответствует требованиям ГОСТ 22261-94;



Работа генератора Г4-225 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью.

Генератор имеет следующие режимы работы:
НГ - режим немодулированной генерации;
ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Предусмотрено управление генератором через встроенный интерфейс RS-232.

Особенности прибора: - работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485

Трудоемкость изготовления, не более - 100 н/ч.

Предполагаемая серийность -150 шт/год.
