Предназначена для наблюдения и измерения амплитудно–частотных (АЧХ) и фазо-частотных характеристик (ФЧХ) радиоустройств, измерения параметров цепей с сосредоточенными постоянными (|Z|, R, L, C), селективного измерения постоянного напряжения и мощности радиосигналов с цифровым отсчетом результатов измерений и воспроизведением АЧХ и ФЧХ на экране монитора ЭВМ.
Позволяет производить:
- анализ спектра входных сигналов;
- измерение модуля и фазы коэффициента передачи;
- измерение частоты и мощности входных сигналов;
- измерение модуля комплексного сопротивления |Z|,
- активных, R и G, и реактивных, wL и wC сопротивлений;
- запись результатов измерения в файл;
- вывод результатов измерения в цифровом и графическом виде на принтер
|
|

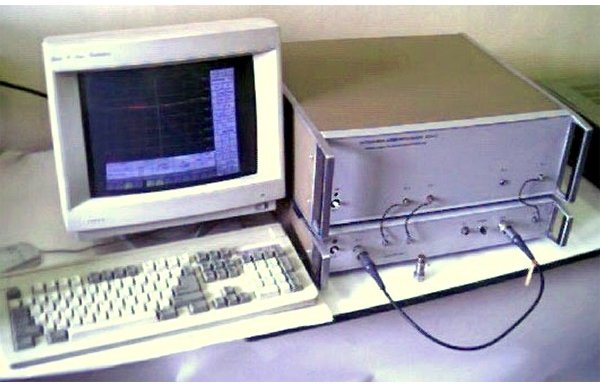

Установка состоит из генератора-синтезатора частот (ГКЧ), преобразователя аналого-измерительного (ПАИ), ЭВМ и внешних узлов.
|
Наименование
|
Значение (диапазон)
|
|
Диапазон рабочих частот: - выход "I"
- выход "II"
|
от 20 Гц до 200 кГц
от 10 кГц до 150 МГц
|
|
Полоса перестройки на выходе "I"
на выходе "II"
|
от 0,1 Гц до 199,8 кГц
от 0,1 кГц до 149,9 МГц
|
|
Погрешность измерения частоты f, Гц
|
±(0,1+1·10-5f)
|
|
Нестабильность частоты ГКЧ за 10 мин, Гц
|
±10-6·f
|
|
Ширина спектра вблизи несущей сигнала ГКЧ на уровне минус 10 дБ
на выходе "II", не более
|
0,1 кГц
|
|
Среднеквадратическое значение выходного напряжения ГКЧ
на выходе"I"
на выходе "II"
|
6 В
225 мВ (1 мВт)
|
|
Уровень паразитных колебаний выходного сигнала ГКЧ, дБ,
не более
|
-25 дБ
|
|
Пределы изменения выходного напряжения ГКЧ, дБ,
с погрешностью, дБ
|
от 0 до -65
±(0,3+0,03|А|)
|
|
Пределы измерения модуля коэффициента передачи (А), дБ:
при гетеродинном способе преобразования
при широкополосном амплитудном детектировании
|
от 0 до -70
от 0 до -60 в I диапазоне частот
от 0 до -40 в II диапазоне частот
|
|
Пределы измерения фазы коэффициента передачи, градус
|
от 0 до ± 180
|
|
Погрешность измерения: модуля коэффициента передачи, дБ
фазы коэффициента передачи, град
|
±(0,2+0,04Ах)
±(3+0,05Ах)
|
|
Диапазоны измерения: |Z|‚ R, wL, 1/wс, Ом
|
от 10 до 5·104
в диапазоне частот от 10 кГц до 150 МГц
|
|
Погрешность измерения: |Z|‚ R, L, С, %
|
|
Диапазон рабочих частот в режиме анализа спектра
|
от 10 кГц до 150 МГц
|
|
Диапазон измерения мощности в режиме анализа спектра, дБм
с погрешностью измерения, дБм
|
от -80 до 0
± (1,5+0,02·|Рх|)
|
|
Полоса обзора в режиме анализа спектра
|
от 0,1 кГц до 149,9 МГц
|
|
Измерительный канал
|
7/3,04, 16/4,6 мм и СР-50-74П
|
Габариты(мм), масса(кг): генератор (ГКЧ) – 488х481х90; 14; преобразователь (ПАИ) – 488х505х173; 18
Заменяет: Х1-54
|
