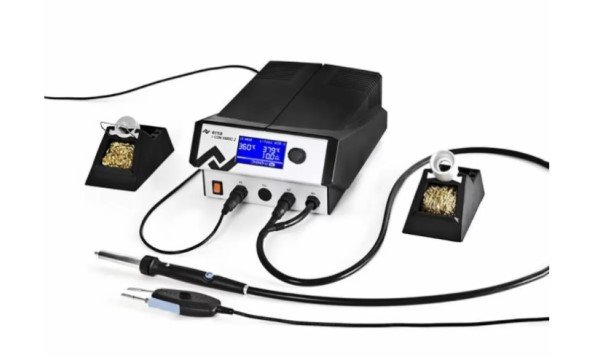

Паяльная станция Ersa i-CON VARIO ICV2000AC
Двухканальная антистатическая паяльная станция для монтажа и демонтажа Ersa i-CON VARIO 2 с термофеном i-TOOL AIR S и термопинцетом CHIP TOOL VARIO
Артикул: 0ICV2000AC
Двухканальная антистатическая ремонтная станция, укомплектованная миниатюрным термофеном Air-S (200 Вт) и миниатюрным мощным термопинцетом ChipTool-VARIO (две демонтажные вставки с интегрированными нагревателями по 40 Вт). Нагнетание воздуха в термофен обеспечивается встроенной в станцию малошумящей (44 дБ) помпой. Температурный диапазон термопинцета составляет 150°C - 450°C, термофена 50°C - 550°C; воздушный поток прецизионно регулируется от 2 до 20 л/мин. Оба инструмента снабжены подставками соответствующей формы и оснащены датчиками, позволяющими автоматически снижать энергопотребление в паузах между выполнением работ. При помощи карты микроSD в станцию удобно загружать параметры тонкой настройки, а также обновлять программное обеспечение встроенного контроллера (с сайта ERSA GmbH). К освобожденному от термопинцета ChipTool VARIO разъему можно подключать иной паяльный инструмент ERSA: термопинцет ChipTool с широким спектром демонтажных станций и снятия блокировки пароля. Предусмотрен канал управления внешней системой воздухоочистки или подогревателем печатных плат, а также и порт USB (на перспективу). Вес 6 кг, размеры корпуса станции 180x280x115 мм. Экранный интерфейс в числе основных языков поддерживает русский.
Станция отвечает самым строгим требованиям, предъявляемым к современному профессиональному паяльному оборудованию. Флагман семейства i-Con позволяет подключить четыре инструмента для различных монтажных/демонтажных работ одновременно:
Технические характеристики станции Ersa i-CON VARIO 2
| Габаритные размеры, мм | 180 x 280 x 115 | |
| Вес, кг | 6,0 | |
| Антистатическое исполнение | да | |
| Предохранитель (инерционный) | 3,15 А | |
| Максимальная краткосрочная мощность нагрева | 350 Вт | |
| Средняя мощность | 2 х 160 Вт | |
| Рабочее напряжение станции | 230 В | |
| Вторичное напряжение для питания инструментов | 24 В | |
| Диапазон температур | 150…450 °C | |
| Диапазон температур для i-TOOL AIR S | 50…550 °C | |
| Колебания температуры в состоянии покоя инструмента | < ± 2 °C | |
| Сопротивление между жалом и массой | < 2 Ом | |
| Напряжение утечки между жалом и массой | < 2 мВ | |
| Подача воздуха i-TOOL AIR S | внутренняя, от 2 до 20 л/мин | |
| Сила вакуумного разрежения X-TOOL | до 700 мбар | |
| Интерфейсы на передней стороне | одна карты microSD | |
| Интерфейсы на задней стороне | Система воздухоочистки ERSA, плитка предварительного нагрева IRHP100, сигнал готовности, сигнал режима спячки, разъем USB 2.0, выравнивание потенциалов 4 мм | |
| Технология термостабилизации (в зависимости от инструмента) | SENSOTRONIC, RESISTRONIC | |
| Средства отображения | один ЖК-дисплей с синей подсветкой | |
| Проверка соответствия | с нормами VDE, CE и требованиям к ЭМС |
Подключаемое оборудование
- Термофен Ersa i-TOOL AIR S (0470BRJ)
- Паяльник Ersa i-TOOL (0100CDJ)
- Термопинцет Ersa CHIP TOOL (0450MDJ)
- Термопинцет Ersa CHIP TOOL VARIO (0460MDJ)
- Демонтажное устройство Ersa X-TOOL (0720EDJ) подключается к основному блоку 0ICV203AP (с функцией вакуума)
- Паяльник Ersa TECH TOOL (0640ADJ)
- Паяльник Ersa MICRO TOOL (0270BDJ)
- Адаптер Ersa VARIO TOOL (0ICV207)
Технические характеристики термофена Ersa i-TOOL AIR S
| Вес (без кабеля) | 90 г | |
| Длина / диаметр рукоятки, мм | 220 / 25 | |
| Длина кабеля | 1,5 м | |
| Антистатическое исполнение (ESD) | да | |
| Рабочее напряжение | 24 В | |
| Мощность | 200 Вт | |
| Температурный диапазон | 50-550 °C | |
| Подача воздуха | 2-20 л/мин, регулировка на инструменте |
Технические характеристики термопинцета Ersa CHIP TOOL VARIO
| Вес (без кабеля) | 30 г | |
| Размеры, мм (без кабеля) | 145 х 45 х 25 | |
| Длина кабеля | 1,2 м | |
| Антистатическое исполнение (ESD) | да | |
| Рабочее напряжение | 24 В | |
| Мощность | 80 Вт | |
| Температурный диапазон | 150-450 °C |
Стандартная комплектация поставки
- Паяльная станция Ersa i-CON VARIO 2 (основной блок 0ICV203A)
- Термофен Ersa i-TOOL AIR S (0470BRJ)
- Наконечник 0472BR
- Подставка для термофена 0A55
- Термопинцет Ersa CHIP TOOL VARIO (0460MDJ)
- Наконечник 0462MDLF007
- Подставка для термопинцета 0A54
Наконечники (головки, жала, сопла) для подключаемых инструментов
- Сменные наконечники - серия 472 для термофена Ersa i-TOOL AIR S.
- Сменные наконечники - серия 102 для паяльника Ersa i-TOOL.
- Сменные наконечники - серии 422, 452 для термопинцета Ersa CHIP TOOL.
- Сменные наконечники - серия 462 для термопинцета Ersa CHIP TOOL VARIO.
- Сменные наконечники - серия 722 для демонтажного устройства Ersa X-TOOL.
- Сменные наконечники - серия 212 для термопинцета Ersa MICRO TOOL.
- Сменные наконечники - серия 612 для термопинцета Ersa TECH TOOL.
 |

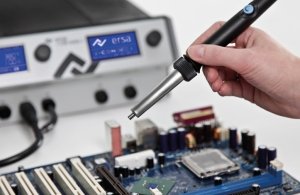

i-TOOL – отлично зарекомендовавший себя высокоэффективный паяльник с нагревательным элементом мощностью 150 Вт. |
 |
X-Tool (120 Вт) – надежный вакуумный термоотсос со встроенным в основной блок компрессором для демонтажа. Естественно, к станции i-CON Chip Tool VARIO (2*40 Вт) – микротермопинцет для выпаивания SMD-компонентов самых малых размеров. |
Все функции, в том числе нагнетание воздуха для термофена и создание вакуума для термоотсоса, объединены в одном управляющем блоке. Выбор функций осуществляется по экранному меню на ЖК-дисплеях поворотом и нажатием ручек навигации i-Op; вся информация о работе подключенных инструментов отображается на ЖК- дисплеях управляющего блока. В станции i-CON VARIO4 предусмотрены интерфейсы для подключения/управления агрегатом локальной воздухоочистки ERSA EA110Plus i или устройств инфракрасного подогрева ERSA; также имеется USB-порт. С помощью карты памяти microSD возможно сохранение значений параметров и загрузки их в другие станции для мгновенной настройки. Станция имеет полностью антистатическое исполнение.
| Рекомендуемые принадлежности | |||
 |
 |
 |
 |
| X-Tool - Термоотсос | i-TOOL AIR S - Термофен | Chip Tool VARIO - Микротермопинцет |
i-TOOL - Паяльник |
