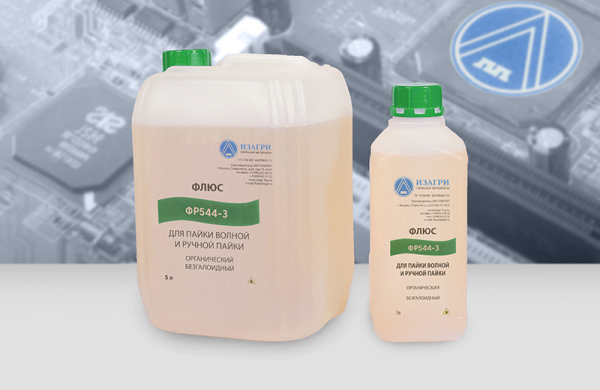

Флюс ФР 544-3.1 органический на основе спирта, низкой активности некоррозионный активированный, ORL1. Флюс с низким содержанием VOC. Флюс предназначен для ручной и автоматизированной пайки. Разработан с использованием органических активаторов и добавок, которые обеспечивают хорошую смачиваемость и заполнение отверстий. Наличие небольшого количества галогенов позволяет провести надежную пайку. Рекомендован для пайки бытовой электроники. Флюс характеризуется стабильностью кислотного числа и плотности в виду отсутствия интенсивного испарения растворителей, что дает ему преимущество перед спиртосодержащими флюсами.
Благодаря высокой степени смачивания слой наносимого флюса является достаточно тонким и однородным, что позволяет снизить расход флюса в процессе пайки.
Блестящая поверхность паяного соединения обеспечивается минимальным количеством остатков флюса после пайки; это гарантирует хорошую косметику печатной платы и качественное проведение дальнейших испытаний на наличие дефектов при пайке компонентов.
Флюс не горюч. Флюс безопасен для окружающей среды. Флюс безопасен для персонала.
Разработан для пайки с использованием:
• оловянно-свинцовых припоев
• бессвинцовых припоев
•припоев с легирующими добавками
Технологический процесс (температурный режим пайки до 270°С)
• групповая пайка
• лужение компонентов
• выводной монтаж
• ручная пайка
Паяемый материал
• оловянно-свинцовые и бессвинцовые поверхности
• медь, медные сплавы, в т.ч. латунь
• различные иммерсионные поверхности поверхности
По показателям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей.
Спецификация флюса
| Параметры | Результаты испытаний | В соответствии с НД |
| Тип флюса | Органический, ORL1 | J-STD-004B МЭК 61190-1 ISO 9455 |
| Цвет | Бесцветный | J-STD-004B МЭК 61190-1 |
| Плотность | - | МЭК 61190-1 метод 4.2.6.2 |
| Запах | Слабый спиртовой | J–STD–004B |
| Содержание галогенидов (CI– , Br– ) | Испытание прошел | J-STD-004B, п. 3.4.1.3 |
| Содержание фторидов | Отсутствуют | J–STD–004B, п.3.5.1.2 |
| Испытание на реакцию Медного зеркала | Прошел тест, пробоев нет, низкой активности, L-типа | J-STD-004B, п.3.3.4.1.1 ISO 9455-5 |
| Индукционная коррозия после пайки на медном купоне | Минимальное точечное позеленение, некоррозионный активированный | J–STD–004B, п.3.4.1.2 |
| Содержание твердых составляющих –15 флюса (по взаимному согласованию с потребителем устанавливается концентрация для разных режимов пайки) | при необходимости использовать разбавитель– изопропиловый спирт | J–STD–004B, п.3.4.2.1 I S O –1 ОСТ 4Г 0.033.200 |
| Кислотное число | 1 мг КОН /г | J–STD–004B, п.3.6.1 I |
| Поверхностное сопротивление изоляции | Прошел тест как годный | Telcordia Belcore G–R 78 CORE, раздел 13.1 ISO 9455–17 |
| Электрохимическая миграция (ЕСМ) | Прошел тест, условие IR final ≥ IR initial/10 соблюдается: сопротивление после: 96 ч – 7.8х1010 Ω, 168 ч – 7.2х109 Ω | J-STD-004B, п.3.4.1.5 |
| Смачиваемость | Прошел тест на баланс смачивания | J-STD-004B, Примечание В ОСТ 4Г.0.033.200 |
| Тип отмывки | При необходимости рекомендовано отмывать ДИ водой или отмывочной жидкостью ОФ-1 | J-STD-004B |
Меры безопасности
При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени.
Вдыхание паров флюса, которые выделяются при повышенных температурах во время пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.
Фасовка
• канистра: 1.0, 5.0, 10, 50 л
Хранение
• срок хранения 2 года
• рекомендуемая температура хранения от 0 до 25°C
• контейнер держать закрытым.
