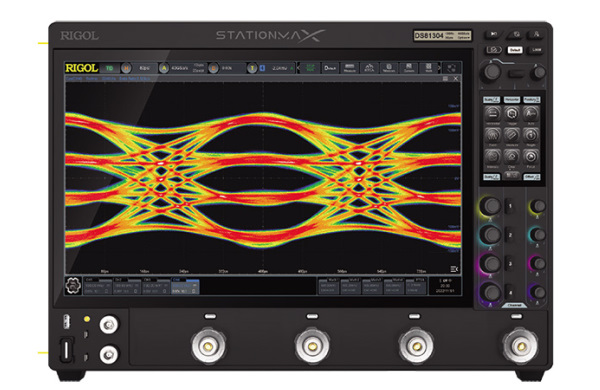

Цифровой осциллограф Rigol DS81304

Артикул: 1-389311

  • Полоса пропускания – 13 ГГц;
  • 4 аналоговых канала;
  • Частота дискретизации – 40 Гвыб./с;
  • Длина записи – 2 млрд. точек

Rigol DS81304 – это восьмое поколение цифровых осциллографов, разработанное компанией RIGOL. Данная серия обеспечивает полосу пропускания до 13 ГГц, высочайшую частоту дискретизации до 20 Гвыб/c и скорость захвата до 1,5 млн. осц/c. Максимальная глубина памяти составляет 2 млрд. отсчётов. Данная серия идеально подходит для разработки и отладки высокоскоростных цифровых систем.

ОСОБЕННОСТИ ОСЦИЛЛОГРАФОВ DS80804

ПРОИЗВОДИТЕЛЬНОСТЬ

  • Полоса пропускания до 8 ГГц с расширенными возможностями анализа сигнала
  • Частота дискретизации до 20 Гвыб/c для отображения мельчайших деталей
  • Скорость захвата до 1 500 000 осц/c и глубина памяти до 2 млрд. отсчётов для поиска аномалий в сигнале

ИНТЕРФЕЙС

  • Дисплей высокой чёткости с диагональю 15,6′
  • Регулируемый угол наклона экрана
  • Многофункциональный дополнительный экран управления осциллографом

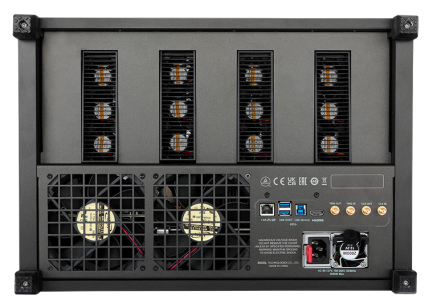

  • Поддержка интерфейсов USB/LAN/HDMI

АНАЛИЗ

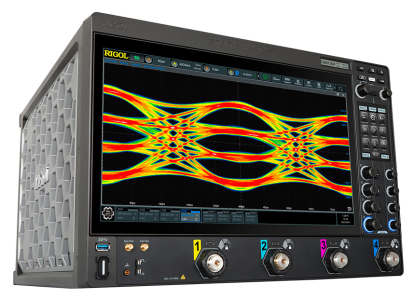

Осциллографы серии DS80000 предоставляют пользователю передовые функции для исследования сигнала, в том числе анализ джиттера и шумовых характеристик, анализ глазковой диаграммы, а также возможность компенсации и эмуляции характеристик измерительного тракта.

DS80000 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

МодельDS81304DS80804
Полоса пропускания 13 ГГц 8 ГГц
Частота дискретизации 40 Гвыб/c 1/2 канала
20 Гвыб/c все каналы
20 Гвыб/c все каналы
Количество каналов 4
13 ГГц на 1/2 канала
8 ГГц на всех каналах
4
8 ГГц на всех каналах
Разрешение 8~16 бит, регилируемое
Развёртка, 50 Ом 1 мВ/дел~1В/дел
Скорость захвата >1,000,000 осц/с (режим реального времени)
>1,500,000 осц/с (режим сегментированной памяти)
Макс. глубина памяти 2 млрд. точек
Импеданс 50 Ом
Тип входа 2.92 мм
Интерфейсы HDMI, LAN, USB3.0
Дисплей 15.6′ сенсорный экран
Удалённое управление SCPI Standard
