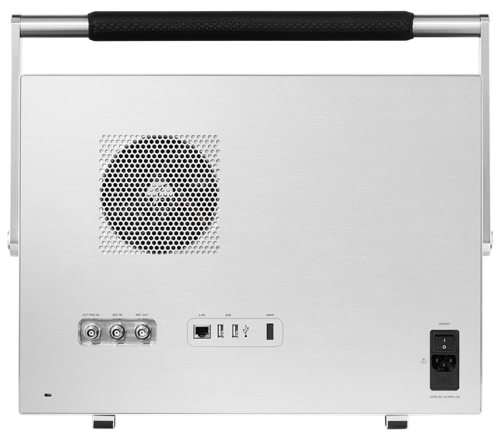

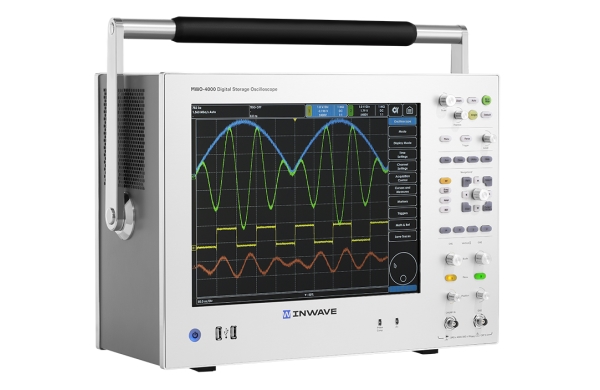

Осциллограф цифровой INWAVE MWO-4000

Артикул: 1-386167

  • Максимальная полоса пропускания: 1.5 ГГц
  • Число каналов: 2
  • Максимальная частота дискретизации: 4 ГГц
  • Скорость захвата осциллограмм: 15 млн. осц/с

Осциллографы цифровые запоминающие INWAVE обеспечивают широкий спектр возможностей по измерениям амплитудных и временных параметров электрических сигналов в диапазоне частот от постоянного тока до СВЧ для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях. Некоторые модели поддерживают дополнительные функции, такие как измерение спектра сигналов в реальном времени.

Технические характеристики

ТОРГОВАЯ МАРКА

INWAVE

ГОСРЕЕСТР

НЕТ

СТРАНА ПРОИЗВОДИТЕЛЬ

РОССИЯ

ЧИСЛО КАНАЛОВ

2

МАКСИМАЛЬНОЕ ВХОДНОЕ НАПРЯЖЕНИЕ

400 В ПИК-ПИК, 300 В СР.-КВ. ПРИ ИМПЕДАНСЕ 1 МОМ 5 В СР. КВ. ПРИ ИМПЕДАНСЕ 50 ОМ

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ПО ВЕРТИКАЛИ

12 БИТ

ПОЛОСА ПРОПУСКАНИЯ

1.5 ГГЦ

ЧАСТОТА ДИСКРЕТИЗАЦИИ

4 ГГЦ

ВРЕМЯ НАРАСТАНИЯ ПЕРЕХОДНОЙ ХАРАКТЕРИСТИКИ

НЕ БОЛЕЕ 300 ПС

ДИАПАЗОН УСТАНОВКИ КОЭФФИЦИЕНТОВ РАЗВЕРТКИ

ОТ 500 ПС/ДЕЛ ДО 50 С/ДЕЛ

СКОРОСТЬ ЗАХВАТА ОСЦИЛЛОГРАММ (В РЕЖИМЕ СЕГМЕНТИРОВАННОЙ ПАМЯТИ)

15 МЛН. ОСЦ/С

МАКСИМАЛЬНАЯ ГЛУБИНА ЗАПИСИ

2 000 000 000 МЛРД. ОТСЧ. ПО 16 БИТ (4 ГБ)

СЕГМЕНТИРОВАННАЯ ПАМЯТЬ

ДО 1000 СЕГМЕНТОВ, ВРЕМЯ ГОТОВНОСТИ МЕНЕЕ 1 МКС

ПОЛОСА АНАЛИЗА В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

800 МГЦ ПРИ RBW 250 КГЦ

РЕЖИМЫ

ОСНОВНОЙ, УВЕЛИЧЕНИЯ, ПРОКРУТКИ, XY, С УСРЕДНЕНИЕМ, СЕГМЕНТИРОВАННАЯ ПАМЯТЬ

ВИДЫ ЗАПУСКА

ПО ФРОНТУ, ПО ДВУМ ФРОНТАМ, ПО ДЛИТЕЛЬНОСТИ ИМПУЛЬСА, ПО ВРЕМЕНИ НАРАСТАНИЯ/ СПАДА, ПО ВЫРОЖДЕННОМУ ИМПУЛЬСУ, ПО ВРЕМЕНИ УСТАНОВЛЕНИЯ/УДЕРЖАНИЯ

ОПОРНЫЕ СИГНАЛЫ

СОХРАНЕНИЕ И ЗАГРУЗКА ОПОРНЫХ СИГНАЛОВ В/ ИЗ СОБСТВЕННОЙ ПАМЯТИ ОСЦИЛЛОГРАФА И НА ВНЕШНИЙ НОСИТЕЛЬ (ЧИСЛО ОПОРНЫХ СИГНАЛОВ ОГРАНИЧЕНО ОБЪЕМОМ НОСИТЕЛЯ). ФОРМАТЫ H5 И CSV

МАТЕМАТИЧЕСКИЕ ФУНКЦИИ

ОДНОВРЕМЕННОЕ ОТОБРАЖЕНИЕ ДО 32 ФУНКЦИЙ: СЛОЖЕНИЕ, ВЫЧИТАНИЕ, УМНОЖЕНИЕ, ДЕЛЕНИЕ, ДИФФЕРЕНЦИРОВАНИЕ, ИНТЕГРИРОВАНИЕ, БПФ, AX+B, КВАДРАТ, КВАДРАТНЫЙ КОРЕНЬ, АБСОЛЮТНОЕ ЗНАЧЕНИЕ, ДЕСЯТИЧНЫЙ ЛОГАРИФМ, НАТУРАЛЬНЫЙ ЛОГАРИФМ, ПОКАЗАТЕЛЬНАЯ ФУНКЦИЯ, ПОКАЗАТЕЛЬНА

ИНТЕРФЕЙС

1 ГБИТ/С ETHERNET (RJ45) LAN, USB 2.0, ПОДДЕРЖКА USB КЛАВИАТУРЫ, МЫШИ, ПОДДЕРЖКА USB 2.0 НАКОПИТЕЛЕЙ ДЛЯ СОХРАНЕНИЯ НАСТРОЕК И ОПОРНЫХ СИГНАЛОВ

ВОЗМОЖНОСТЬ УДАЛЕННОГО УПРАВЛЕНИЯ

С ИСПОЛЬЗОВАНИЕМ ПРОТОКОЛА SCPI И ПРИЛОЖЕНИЙ ДЛЯ ОС WINDOWS, GNU/LINUX

Опции

  • MWO-2CH Двухканальное исполнение
  • MWO-OCXO Термостатированный опорный генератор (OCXO)
  • MWO-RC Удаленное управление
  • MWO-DDR DDR-память 4 ГБ (до 2 млрд. отсчетов)
  • MWO-SM Сегментированная память
  • MWO-UPR Доступ пользователя к программированию ПЛИС
  • MWO-SA Анализатор спектра (8 кГц – 8 ГГц)
  • MWO-RT Анализ спектра в реальном времени
  • MWO-FC Встроенный частотомер
