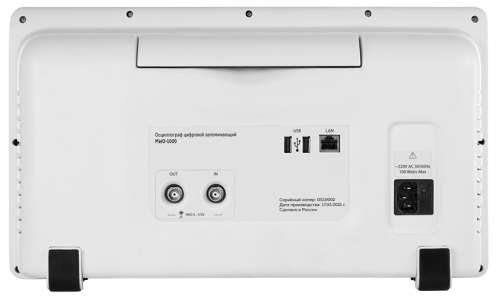

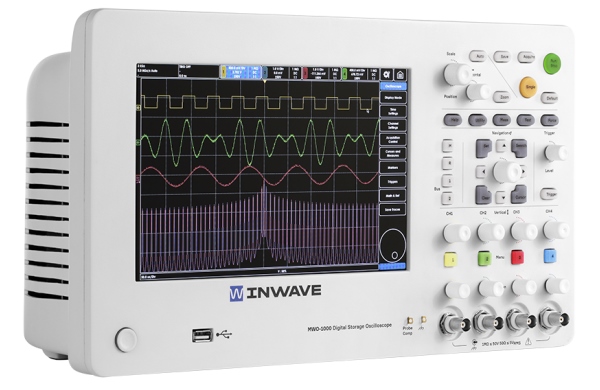

Осциллограф цифровой INWAVE MWO-1000

Артикул: 1-386168

  • Максимальная полоса пропускания: 200 МГц
  • Число аналоговых канала: 4
  • Максимальная частота дискретизации: 1 ГГц
  • Скорость захвата осциллограмм: 120 тыс. осц/с

Осциллографы цифровые запоминающие INWAVE обеспечивают широкий спектр возможностей по измерениям амплитудных и временных параметров электрических сигналов в диапазоне частот от постоянного тока до СВЧ для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях. Некоторые модели поддерживают дополнительные функции, такие как измерение спектра сигналов в реальном времени.

Технические характеристики

ТОРГОВАЯ МАРКА

INWAVE

ГОСРЕЕСТР

НЕТ

СТРАНА ПРОИЗВОДИТЕЛЬ

РОССИЯ

ЧИСЛО КАНАЛОВ

4

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ПО ВЕРТИКАЛИ

8 БИТ

ПОЛОСА ПРОПУСКАНИЯ

1 ГГЦ

МАКСИМАЛЬНОЕ ВХОДНОЕ НАПРЯЖЕНИЕ

320 В ПИК-ПИК, 230 В СР.-КВ. ПРИ ИМПЕДАНСЕ 1 МОМ СО ВНЕШНИМ ШУМОМ 1:10 32 В ПИК-ПИК, 23 В СР.-КВ. ПРИ ИМПЕДАНСЕ 1 МОМ НА ВХОДНОМ РАЗЪЕМЕ 5 В СР. КВ. ПРИ ИМПЕДАНСЕ 50 ОМ

СКОРОСТЬ ЗАХВАТА ОСЦИЛЛОГРАММ (В РЕЖИМЕ СЕГМЕНТИРОВАННОЙ ПАМЯТИ)

120 ТЫС. ОСЦ/С

МАКСИМАЛЬНАЯ ГЛУБИНА ЗАПИСИ

МЛН. ОТС/КАН

СЕГМЕНТИРОВАННАЯ ПАМЯТЬ

ДО 1000 СЕГМЕНТОВ, ВРЕМЯ ГОТОВНОСТИ МЕНЕЕ 19 МКС

ПОЛОСА АНАЛИЗА В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

800 МГЦ ПРИ RBW 250 КГЦ

РЕЖИМЫ

ОСНОВНОЙ, УВЕЛИЧЕНИЯ, ПРОКРУТКИ, XY, С УСРЕДНЕНИЕМ, СЕГМЕНТИРОВАННАЯ ПАМЯТЬ

ВИДЫ ЗАПУСКА

ПО ФРОНТУ, ПО ДВУМ ФРОНТАМ, ПО ДЛИТЕЛЬНОСТИ ИМПУЛЬСА

ОПОРНЫЕ СИГНАЛЫ

СОХРАНЕНИЕ И ЗАГРУЗКА ДО 4 ОПОРНЫХ СИГНАЛОВ В/ИЗ СОБСТВЕННОЙ ПАМЯТИ ОСЦИЛЛОГРАФА И НА ВНЕШНИЙ НОСИТЕЛЬ

МАТЕМАТИЧЕСКИЕ ФУНКЦИИ

ОДНОВРЕМЕННОЕ ОТОБРАЖЕНИЕ ДО 32 ФУНКЦИЙ

ОДНОВРЕМЕННОЕ ОТОБРАЖЕНИЕ ДО 32 ФУНКЦИЙ: СЛОЖЕНИЕ, ВЫЧИТАНИЕ, УМНОЖЕ- НИЕ, БПФ

ВОЗМОЖНОСТЬ УДАЛЕННОГО УПРАВЛЕНИЯ

С ИСПОЛЬЗОВАНИЕМ ПРОТОКОЛА SCPI И ПРИЛОЖЕНИЙ ДЛЯ ОС WINDOWS, GNU/LINUX

Опции

  • MWO-2CH Двухканальное исполнение
  • MWO-4CH Четырехканальное исполнение
  • MWO-SM Сегментированная память
  • MWO-RC Удаленное управление
