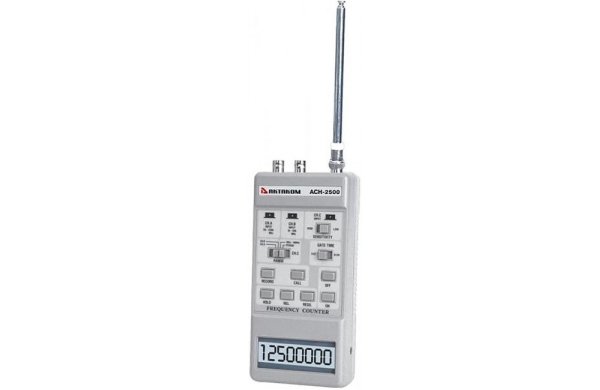

Частотомер Aktakom AFC-2500
Этот малогабаритный, умещающийся на ладони частотомер, предназначен для измерения частоты и периода сигнала. Использование специализированного микропроцессора позволило ввести ряд «интеллектуальных» функций. С помощью внешней телескопической антенны возможно измерение несущей частоты различных радиопередающих устройств.
Общие характеристики
| • Измерение периода • Удержание показаний • Относительные измерения • Сохранение в памяти максимального, минимального и среднего значений • Функция автоматического отключения питания • Бесконтактное измерение частоты свыше 10 МГц с помощью внешней выносной антенны • Ударопрочный корпус • Малые габариты • Кварцевая стабилизация частоты • Температурная стабильность 10–7/°С • Погрешность измерения частоты 4x10–6 • Измерение периода (вход С) 10 Гц...10 МГц • Входное напряжение: входы А, В — макс. 5 Впик-пик; вход С — макс. 250 Впик-пик • 8-ми разрядный жидкокристаллический индикатор, высота цифр 13 мм • Входные гнезда с разъемами типа BNC • Питание: 4 батареи по 1,5 В, типа АА, внешний источник 9 В/300...500 мА • Потребляемый ток: в диапазонах 2500 МГц и 500 МГц — не более 105 мА; в диапазоне 10 МГц и при измерении периода — не более 45 мА • Масса 340 г • Габаритные размеры 173x80x35 мм • Габаритные размеры в упаковочной таре 100х60х220, вес 0,42 кг. |
.jpg) |
.jpg) |
| Вид сбоку | Вид сверху |
Технические параметры
Измерение частоты
| Диапазон | Режим счета | Разрешение, Гц | Время измерения, с |
| Вход А 2500 МГц | быстрый медленный медленный 1 медленный 2 |
1000 100 200 500 |
0,5 2,75 1,5 0,75 |
| Вход B 500 МГц | быстрый медленный медленный 1 медленный 2 |
100 10 20 50 |
0,75 6 5 1,5 |
| Вход C 10 МГц | быстрый медленный медленный 1 медленный 2 |
10 1 0,2 0,1 |
0,5 1,25 6 11 |
Чувствительность (скз)
| 2500 МГц | 50...75 МГц 76...2500 МГц |
Ј100 мВ Ј50 мВ |
| 500 МГц | 10...35 МГц 36...350 МГц 351...450 МГц |
Ј120 мВ Ј50 мВ Ј120 мВ |
| 10 МГц | Ј50 мВ | |
| период | Ј50 мВ |
Стандартная комплектация
| • Прибор • Руководство по эксплуатации |
Дополнительная комплектация
| • Телескопическая антенна с BNC-разъемом АКА-5020 (АТ-20) • Соединительный кабель BNC–зажимы «крокодил» АКА-5021 (РВ-21) |
