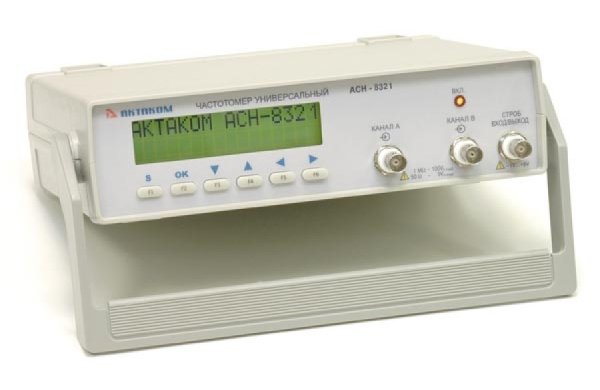

Частотомер Aktakom АСН-8321
Универсальный частотомер АСН-8321 предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.
Основные характеристики
| • измерение частоты по каналам А, B, С (опция) • измерение периода по каналам А, B • измерение длительности импульсов по каналам А и В • измерение скважности импульсов по каналам А и В • измерение коэффициента заполнения по каналам А и B • измерение разности фаз по каналам А и B • счетчик импульсов по каналам А и B • измерение скорости вращения • статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ • математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу • одновременный вывод двух показаний измерения • удержание показаний • режим относительных измерений (измеряется отклонение текущей частоты от начальной) • режим часов • внешняя и внутренняя синхронизация • синхронизация по положительному или отрицательному импульсу запуска • внешнее и внутреннее тактирование • автокалибровка • звуковые эффекты • режим тревоги по условию (только в режиме работы с программным обеспечением) • работа прибора в комплексе с компьютером со связью по USB (опция) • удаленное управление и сбор данных с помощью специального программного обеспечения (опция) |
 |
 |
 |
| задняя панель | вид сбоку | аксессуары |
Технические параметры
| • 2 основных канала измерения (А и В) + дополнительный ВЧ канал С (опция) • диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц • диапазон входных частот по каналу С (опция): 200 МГц...8 ГГц • диапазон входных напряжений по входам А и В: 0,025...25 В (0,1Гц … 50МГц), от 0,3 В (50МГц … 200МГц) • чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1Гц..180МГц) • чувствительность по входу С: – 40 дБ • разрядность отображения результата измерения: 10 разрядов • диапазон длительностей импульсов: 10 нс...10 с • входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом • вид связи по каналам А и В: AC, DC; по каналу С: AC • время счета устанавливается автоматически в зависимости от частоты входного сигнала, но не менее: 1 сек • относительная погрешность частоты опорного генератора: 10–6 • двухстрочный буквенно-цифровой дисплей • питание: сетевой адаптер АТН-0702 +7,0 В/2А (поставляется опционально) • интерфейс связи с ПК (опция): USB 1.1 или LAN • габаритные размеры: 260 х 210 х 70 мм • масса, не более: 1,5 кг |
Стандартная комплектация
| • прибор • руководство пользователя • габаритные размеры в упаковочной таре 270х90х295, вес 1,07 кг. |
Дополнительная комплектация
| • щупы HP-9150 • блок питания с кабелем АТН-0702 • модуль ВЧ-канал АСН-0801 • интерфейсный модуль USB/LAN АСЕ-1072 • носитель с программным обеспечением "АКТАКОМ FCounter" (не поставляется без АСЕ-1072) • кабель для соединения устройства с USB-портом |
