Частотомер Aktakom АСН-8326
Универсальный частотомер Актаком АСН-8326 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8326 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.
Технические параметры
| • графический цифровой OLED дисплей • 2 основных канала измерения (А и В) + ВЧ канал С • диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц • диапазон входных частот по каналу С : 200 МГц...8 ГГц • диапазон входных напряжений по входам А и В: 0,025...25 В (0,1Гц … 50МГц), от 0,3 В (50МГц … 200МГц) • относительная погрешность частоты опорного генератора: 10–8 • максимальная разрядность индикатора: 10 разрядов • чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1Гц..180МГц) • чувствительность по входу С, не хуже: -40дБ • имерение длительности импульсов: 10 нс...10 с • входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом • вид связи по каналам А и В: AC, DC; по каналу С: AC • время измерения : 10 сек/1 сек/0,1 сек • питание: сетевой адаптер АТН-0702 +7,0 В/2А • интерфейс связи с ПК: USB 1.1, LAN • габаритные размеры: 260 х 210 х 70 мм > • масса, не более: 1,5 кг |
 |
 |

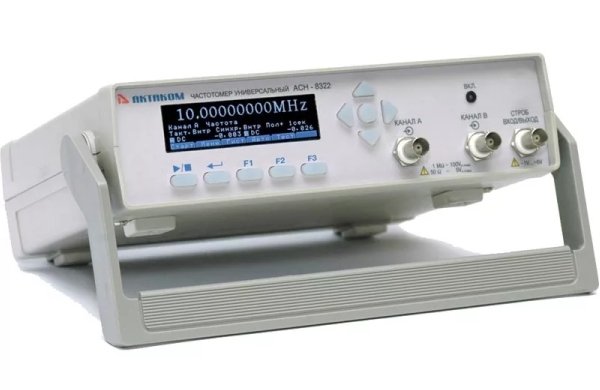

| вид спереди | вид сзади |
Основные режимы и функции
| • измерение частоты по каналам А, B, С • измерение периода по каналам А, B • измерение длительности импульсов по каналам А и В • измерение скважности импульсов (коэффициента заполнения) по каналам А и В • измерение разности фаз по каналам А и B • счетчик импульсов по каналам А и B • измерение скорости вращения |
Стандартная комплектация
| • прибор • блок питания с кабелем АТН-0702 • модуль ВЧ-канал АСН-0801 (встроен) • интерфейсный модуль USB/LAN АСЕ-1072 • носитель с программным обеспечением "АКТАКОМ FCounter" • кабель для соединения устройства с USB-портом • руководство пользователя • Габаритные размеры в упаковочной таре 270х90х295, вес 1,07 кг. |
Дополнительная комплектация
| • щупы HP-9150 |
