Флюс STANNOL 900-3351 - не содержащий соединений галогенов, средней активности, отвечающий стандарту DIN EN 29454-1, тип 2.2.3 (DIN 8511 F-SW23). Остатки флюса после пайки некоррозийны. Флюс предназначен для пенного нанесения (пенным флюсователем), достаточно активный, с минимальными остатками, пригоден для пайки пассивированной меди и латунных поверхностей.
Флюс STANNOL 900-3351 содержит всего 2.4% твердых веществ и применяется при пайке плат волной припоя. Большая часть остатков флюса с печатных плат удаляется в процессе операции пайки. Остающиеся на плате остатки флюса едва видны и сухи. Это подразумевает, что оборудование для автоматизированного электрического контроля можно использовать без предварительного удаления остатков флюса. Тестовые контакты не загрязняются непроводящими остатками флюса.
Флюс STANNOL 900-3351 - активный флюс с малым количеством остатков, который эффективно используется для пайки нижней стороны собираемой платы, с установленными поверхностно-монтируемыми компонентами, двойной волной припоя. Специально подобранный состав флюса STANNOL 900-3351 обеспечивает сохранение достаточного количества флюса после прохождения первой волны припоя. Это способствует удалению избытков припоя и формированию идеальной галтели в местах пайки.
Применение:

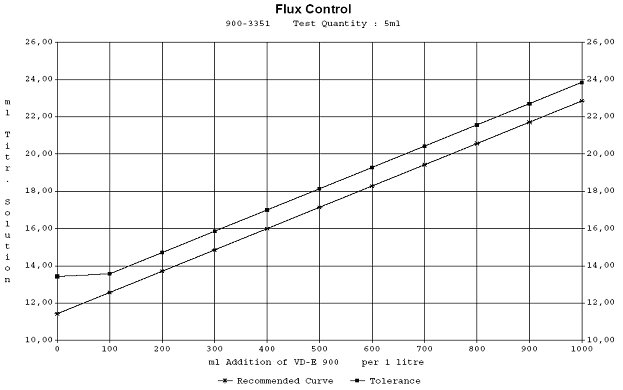

Флюс STANNOL 900-3351 создан специально для нанесения пенным флюсованием. Излишки флюса могут быть удалены струёй сжатого воздуха. Другие методы нанесения флюса так же применяются, например, распылением или разбрызгиванием. Для увеличения эффективности действия флюса рекомендуется прогреть плату в зоне предварительной сушки до 100-115ºC. В процессе использования пенного флюсователя может увеличиться содержание твердых веществ (плотность) при испарении растворителя. Следующая диаграмма показывает, сколько нужно по объему растворителя для достижения правильной концентрации.
Норма упаковки:

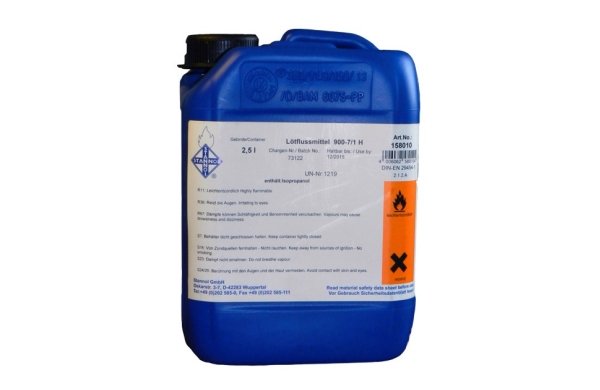

• Канистра 2,5 л
• Канистра 25 л.
Физические свойства флюса:
• Цвет: бесцветная жидкость
• Плотность: 0,812г/см3
• Точка воспламенения: 12°C
• Температура самовозгорания: 425°C
• Содержание твёрдых веществ: 2,4%
• Кислотное число: 16мг KOH/г
• Растворитель: VD-E 900
• Коррозия зеркальной медной поверхности: годен
• Хромат серебра: годен
• Содержание галоидов: не содержит
• Поверхностное сопротивление:
1.4x1010 Ом (плата не очищена, после пайки)
2.8x1010 Ом (после флюсования)
• Коррозионная активность: отсутствует
• Условия испытаний: Согласно техническим условиям DIN 32513
(темп.- 40°C, относ. влажн.- 92%, период-21 день, напряж.-100VDC).
Характеристики надежности:
• Изменение поверхностного сопротивления: прошёл (DIN 8511 F-SW32)
• Поверхностное сопротивление: прошёл (Bellcore TR-NWT-00078, >1x1011)
• Коррозионная активность: прошёл (DIN 8527 F-SW32)
• Коррозия зеркальной медной поверхности: прошёл (IPC-SF-818)
• Коррозия медной поверхности: отсутствует (IPC-SF-818, период-10дней)
|
