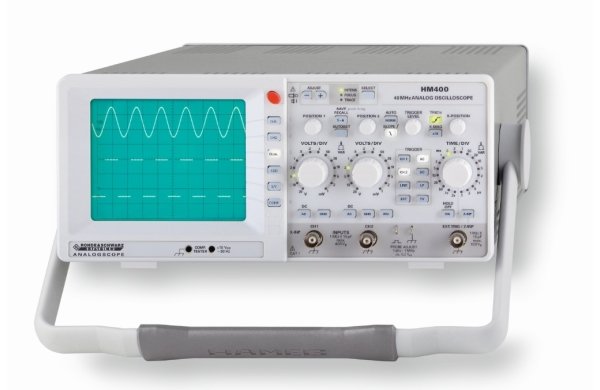

Аналоговый осциллограф HAMEG HM400

Артикул: 1-18540

Аналоговый осциллограф HM400 предназначен для амплитудного и временного анализа различного вида электрических сигналов подаваемых на его входы. С помощью осциллографа можно производить измерения частоты, периода, амплитуды сигнала, также возможно производить измерения разности фаз между сигналам, производить измерения суммы и разности сигналов при 2-х канальных измерениях. Аналоговые осциллографы могут применяться для проектирования и отладки устройств, исследования переходных явлений и процессов, измерение мощности сигналов, производственных испытаний и контроля качества, проектирования и анализа электромеханических устройств, промышленного контроля.

Аналоговый осциллограф HM400 предназначен для амплитудного и временного анализа различного вида электрических сигналов подаваемых на его входы. С помощью осциллографа можно производить измерения частоты, периода, амплитуды сигнала, также возможно производить измерения разности фаз между сигналам, производить измерения суммы и разности сигналов при 2-х канальных измерениях. Аналоговые осциллографы могут применяться для проектирования и отладки устройств, исследования переходных явлений и процессов, измерение мощности сигналов, производственных испытаний и контроля качества, проектирования и анализа электромеханических устройств, промышленного контроля.

Описание средства измерений

В основе принципа работы аналогового осциллографа лежит Электронно-лучевая трубка (ЭЛТ). Катод излучает электроны, а система фокусировки формирует из них тонкий луч. Электронный луч попадает на экран, покрытый люминофором, который под воздействием электронной бомбардировки светится, и в центре экрана возникает светящаяся точка. Две пары пластин ЭЛТ отклоняют электронный луч в двух взаимно перпендикулярных направлениях. Для наблюдения на экране ЭЛТ исследуемого напряжения луч отклоняется по горизонтальной оси пропорционально времени, а по вертикальной оси – пропорционально исследуемому напряжению.

Метрологические и технические характеристики
Режимы работы только канал 1 или 2;
каналы 1 и 2 (попеременно или одновременно
прерывисто);
сумма или разность КАНАЛА 1 и КАНАЛА 2
Инверсия КАНАЛ 2
Режим XY КАНАЛ 1 (X) и КАНАЛ 2 (Y)
Полоса пропускания (-3 дБ)
Пост. ток, 5 мВ/дел. ... 20 В/дел.
Перем. ток, 5 мВ/дел. ... 20 В/дел.
Пост. ток, 1 … 2 мВ/дел.
Перем. ток, 1 … 2 мВ/дел.
0 … 40 МГц
2 Гц ... 40 МГц
0 … 10 МГц
2 Гц ... 10 МГц
Время нарастания (расчетное) < 35 нс (1 … 2 мВ/дел.)
< 8,75 нс (5 мВ/дел. ... 20 В/дел.)
Коэффициент отклонения шаг 1-2-5
±5 % (1 … 2 мВ/дел.)
±3 % (5 мВ/дел. ... 20 В/дел.)
Диапазон регулировки (без калибровки) от > 2,5:1 до > 50 В/дел.
Входной импеданс 1 МОм || 15 пФ
Входное сопряжение пост. ток (DC), перем. ток (AC), заземление (GND)
Макс. входное напряжение 400 В (пост. ток + пиковый перем. ток)
Синхронизация
Автоматический режим обнаружение пиков с одновременным определением уровня синхронизации
Мин. амплитуда сигнала 0,5 дел.
Диапазон частот 5 Гц ... 50 МГц
Диапазон контроля уровня от положительного до отрицательного пика
Нормальный режим
(без обнаружения пиков)

Мин. амплитуда сигнала 0,5 дел.
Диапазон частот 0 … 50 МГц
Диапазон контроля уровня -10 ... +10 дел.
Фронт сигнала нарастающий или нисходящий
Источники канал 1 или 2, линейный вход и внешние сигналы
Входное сопряжение перем. ток (5 Гц ... 80 МГц),
пост. ток (0 ... 80 МГц),
НЧ (0 ... 1,5 кГц)
Индикатор синхронизации светодиодный
Внешняя синхронизация
Входной импеданс 1 МОм || 15 пФ
Сигнал внешней синхронизации 0,3 Вразмах ≤ 5 В,
пост. ток (0 … 50 МГц),
перем. ток (20 Гц ... 50 МГц)
Макс. входное напряжение 100 В (пост. ток + пиковый перем. ток)
Активный делитель телевизионных сигналов синхронизации кадровая и строчная развертка, +/-
Горизонтальное отклонение
Временная развертка 100 нс/дел. … 0,2 с/дел. (шаг 1-2-5)
Точность ±3 %
Диапазон регулировки (без калибр.) от > 2,5:1 до > 1,25 с/дел.
10-кратное увеличение до 10 нс/дел.
Точность ±5 %
Время задержки регулируется прибл. до 10:1
XY
Полоса пропускания усилителя строчной развёртки 0 ... 2,5 МГц (-3 дБ)
Сдвиг по фазе для XY < 3° < 120 кГц
Эксплуатация, индикация и контроль
Ручной режим с помощью элементов управления и кнопок
Автоматический режим автоматическая настройка параметров, связанных с сигналами
Сохранение и загрузка 6 значений параметров прибора
Тестер электронных компонентов
Испытательное напряжение прибл. 7 Вэфф (разомкнутая цепь)
Испытательный ток макс. 7 мАэфф (замкнутая цепь)
Частота испытания прибл. 50 Гц
Подключение испытательной схемы 2 однополюсных гнезда ∅ 4 мм один провод испытательной схемы подсоединен к защитному заземлению (PE)
Прочие характеристики
Электронно-лучевая трубка D14-363GY,
8 × 10 дел. с внутренней масштабной сеткой
Напряжение анода прибл. 2 кВ
Поворот осциллограммы настраивается на лицевой панели
Вход Z (модуляция яркости) макс. +5 В (ТТЛ), 10 кГц
Выход регулировки пробника прямоугольный сигнал 1 кГц/1 МГц прибл.
0,2 Вразмах (tr < 5 нс) для настройки пробника
Электропитание 105 ... 253 В, 50 ... 60 Гц Ѓ} 10 %, категория II
Потребляемая мощность прибл. 30 Вт при 230 В/50 Гц
Класс безопасности первый (EN 61010-1)
Диапазон рабочих температур +5 ... +40 °C
Диапазон температур хранения -20 ... +70 °C
Отн. влажность 5 … 80 % (без конденсации)
Размеры (ш × в × г) 285 × 125 × 380 мм
Вес прибл. 4,8 кг

Все данные действительны при +23 °C после 30-минутного прогрева.

В комплект поставки входят: осциллограф, кабель питания, 2 пробника 1:1/10:1 (HZ154) с НЧ/ВЧ регулировкой, компакт-диск, техническая документация.
