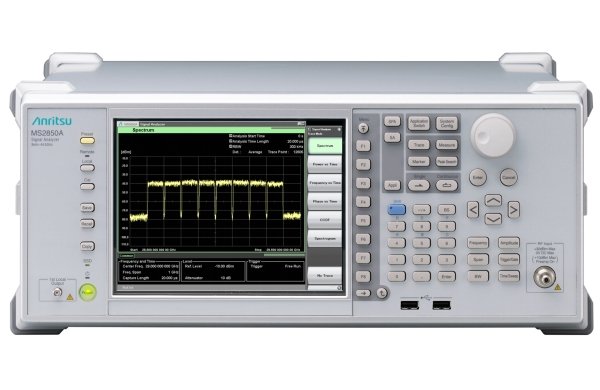

Анализатор спектра и сигналов Anritsu MS2850A-047

Артикул: 1-365891

  • Подробный анализ спектра и сигналов
  • Одновременный анализ до 8 каналов (несущих) сигнала 5G с шириной модуляции каждой несущей - 100 МГц
  • Исчерпывающая информация по каждому измеряемому каналу
  • Высокая точность измерения широкополосных сигналов
  • Диапазон рабочих частот модели MS2850A-047: 9 кГц – 32 ГГц
  • Динамический диапазон: >140 дБ
  • Разрешение (RBW): 1 Гц – 10 МГц
  • Динамический диапазон: от +30 дБм до -166 дБм
  • Погрешность амплитуды: ±0,5 дБ (до 4 ГГц)
  • Фазовый шум на 1 ГГц: -123 дБн/Гц (отстройка на 10 кГц)

Описание

Anritsu MS2850A – это современный анализатор спектра и сигналов средней ценовой категории. В стандартной комплектации приборы Anritsu MS2850A в зависимости от модели работают в частотном диапазоне от 9 кГц до 32 ГГц или 44,5 ГГц и выступают классическими свипирующими анализаторами спектра. Приборы позволяют выполнять базовые функции по определению различных параметров спектра и сигналов, среди которых измерение зависимости мощности от частоты (спектр), мощности от времени, мощности в канале, выходной и средней мощности. Среди других полезных функций - определение ширины занимаемой полосы частот и коэффициента мощности в соседнем канале (ACPR). Важной особенностью является способность определения ошибки частоты, среднеквадратического и пикового значений амплитуды вектора ошибки (EVM) с погрешностью менее 1%.

Расширение полосы анализа до 1 ГГц позволяет производить измерения параметров мобильных сетей стандартов LTE, W-CDMA/HSPA, GSM/EDGE, TD-SCDMA, а также проводить подробный анализ нескольких несущих сигнала с полосой частот по 100 МГц каждая одновременно на 8-ми каналах.

Обработка сигналов осуществляется высокопроизводительным процессором с помощью процедуры быстрого преобразования Фурье (БПФ) после того, как сигнал проходит стадию оцифровки аналого-цифровым преобразователем (АЦП). Аппаратные компоненты Anritsu MS2850A обеспечивают крайне высокую скорость обработки сигналов и высокую точность измерений.

На большом цветном дисплее отображается подробная информация о показателях качества измеряемого сигнала, выводятся графики зависимостей различных параметров, а также предоставляются возможности конфигурации и настройки прибора.

Таким образом, анализатор Anritsu MS2850A станет незаменимым помощником для специалистов и организаций, занимающихся проектированием и развертыванием современных телекоммуникационных сетей всех поколений (3G, 4G, 5G), а также разработкой систем спутниковой широкополосной связи, и в других областях, где применяются сигналы с цифровой модуляцией.

Комплект поставки прибора включает: CD с ПО и документацией USB-накопитель, мышь USB, шнур питания, сертификат калибровки. Предоставляется гарантия на 1 год с возможностью продления срока гарантии до 3 и 5 лет. Помимо этого, опционально доступны следующие функции и оборудование: предусилитель, измерение фазового шума, измерение коэффициента шума, полоса анализа 510 МГц, полоса анализа 1 ГГц.

Основные характеристики

  • Подробный анализ спектра и сигналов
  • Одновременный анализ до 8 каналов (несущих) сигнала 5G с шириной модуляции каждой несущей - 100 МГц
  • Исчерпывающая информация по каждому измеряемому каналу
  • Высокая точность измерения широкополосных сигналов
  • Диапазон рабочих частот модели MS2850A-047: 9 кГц – 32 ГГц
  • Динамический диапазон: >140 дБ
  • Разрешение (RBW): 1 Гц – 10 МГц
  • Динамический диапазон: от +30 дБм до -166 дБм
  • Погрешность амплитуды: ±0,5 дБ (до 4 ГГц)
  • Фазовый шум на 1 ГГц: -123 дБн/Гц (отстройка на 10 кГц)
  • Демодуляция сигналов с полосой до 255 МГц (в стандартной комплектации)
  • Максимальная точность (EVM): < 1%
  • Цветной дисплей диагональю 21,3 см (разрешение 1024x768 точек)
  • Интерфейсы: USB, Ethernet, IEEE-488 (GPIB)
  • Диапазон рабочих температур: от 0°С до +45°С
  • Габариты (ШхВхГ): 426 x 177 x 390 мм
  • Масса: 21 кг
