Описание

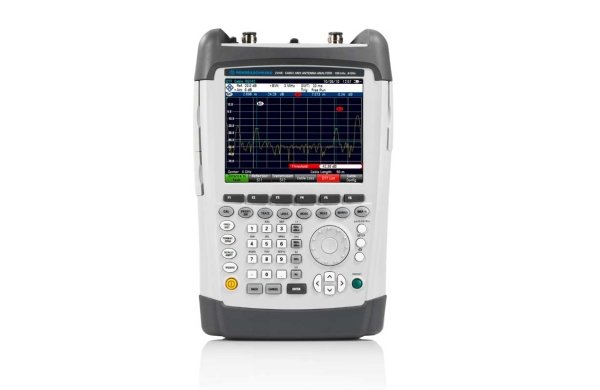

Анализатор кабелей и антенн ZVH4 представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Небольшой вес и простота эксплуатации делают этот прибор незаменимым для тех, кому требуется эффективный инструмент для монтажа и обслуживания антенных систем вне помещения.
Особенности
- Диапазон частот: от 100 кГц до 3,6 ГГц;
- Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн;
- Заводская калибровка во всем диапазоне частот;
- Встроенный инжектор питания постоянного тока для измерения активных компонентов, таких как усилители;
- Опция измерителя мощности;
- Сохранение результатов измерений на карту памяти SD или флеш-накопитель USB;
- Удобство работы с прибором благодаря пользовательским программам для испытаний (мастер настройки измерений);
- Легко заменяемый литий-ионный аккумулятор, обеспечивающий до 4,5 часа автономной работы;
- Прочный влагозащищенный корпус для напряженной работы в полевых условиях;
- Удобный в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций.
Установка антенных систем
- Измерения расстояния до места повреждения (DTF);
- Однопортовое измерение потерь в кабеле;
- Измерение характеристик отражения;
- Измерения характеристик передачи;
- Встроенный источник напряжения постоянного тока;
- Определение местоположения с помощью приемника GPS;
- Заводская калибровка ZVH.
Техническое обслуживание антенных систем
- Двухпортовый векторный анализ цепей;
- Векторный вольтметр;
- Измерения поглощаемой мощности и направленные измерения мощности;
- Анализ импульсов с помощью широкополосных датчиков мощности;
- Встроенный измеритель мощности канала;
- Измерения во время анализа спектра;
- Измерения спектрограмм.
Удобство эксплуатации
- Составление протокола испытания всего за несколько шагов с использованием мастера ZVH;
- Таблицы каналов для частотной настройки;
- Оптимальное считывание результатов измерений в любой ситуации;
- Работа на нескольких языках;
- Легко доступные и хорошо защищенные разъемы.
Документация и дистанционное управление
- Программное обеспечение ZVHView для документирования результатов измерения;
- Дистанционное управление через интерфейс USB или локальную сеть.
Технические характеристики
| Параметр | Значение | ||
| ZVH4 | ZVH8 | ||
| Диапазон частот | От 100 кГц до 3,6 ГГц | От 100 кГц до 8 ГГц | |
| Стандартные измерительные функции | измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле | ||
| Выходная мощность (порт 1, порт 2) | От 0 дБмВт до –40 дБмВт (номинально), с шагом 1 дБ | ||
| Максимально допустимый уровень паразитного сигнала | +17 дБмВт (номинально) | ||
| Количество точек | 101, 201, 401, 601, 631, 801, 1001, 1201 | ||
| Измерение расстояния до места повреждения (DTF) | |||
| Режимы отображения | коэффициент отражения (дБ), КСВН | ||
| Разрешение в метрах | 1,58 × коэффициент замедления / полоса обзора | ||
| Диапазон отображения по горизонтали | От 3 м до 1500 м | ||
| Измерение характеристик отражения | |||
| Коэффициент направленности | От 100 кГц до 3 ГГц (номинально) | > 43 дБ (номинально) | > 43 дБ (номинально) |
| От 3 ГГц до 3,6 ГГц | > 37 дБ (номинально) | > 37 дБ (номинально) | |
| От 3,6 ГГц до 6 ГГц | - | > 37 дБ (номинально) | |
| От 6 ГГц до 8 ГГц | - | > 31 дБ (номинально) | |
| Режимы отображения | с11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле | ||
| векторный анализатор цепей (ZVH-K42) | C11, S22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка | ||
| векторный вольтметр (ZVH-K45) | амплитуда + фаза, диаграмма Смита | ||
| Измерение характеристик передачи (ZVH-K39 или ZVH-K42) | |||
| Динамический диапазон (S21, S12) |
От 100 кГц до 300 кГц | > 50 дБ (номинально) | > 50 дБ (номинально) |
| От 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | > 80 дБ, тип. 100 дБ | |
| От 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | > 70 дБ, тип. 90 дБ | |
| От 3,6 ГГц до 6 ГГц | - | > 70 дБ, тип. 90 дБ | |
| От 6 ГГц до 8 ГГц | - | > 50 дБ (номинально) | |
| Режимы отображения | измерение характеристик передачи (ZVH-K39) | C21, амплитуда в дБ (потери, усиление) | |
| векторный анализатор цепей ZVH-K42) | C21, C12, амплитуда (потери, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка | ||
| векторный вольтметр (ZVH-K45) | амплитуда + фаза | ||
| Источник напряжения постоянного тока (смещение по постоянному току, порт 1 и порт 2) | |||
| Диапазон напряжения | внутренний источник напряжения | От +12 В до +32 В с шагом 1 В | |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (питание переменного тока) | ||
| Максимальный ток | 500 мА | ||
| Максимальное напряжение | внешний источник напряжения | 50 В | |
| Максимальный ток | 600 мА | ||
| Общие сведения | |||
| Дисплей | Цветной ЖК-дисплей 6,5" с разрешением VGA | ||
| Время работы от аккумулятора | HA-Z204, 4,5 А•ч | до 3 ч | |
| HA-Z206, 6,75 А•ч | до 4,5 ч | ||
| Размеры (Ш × В × Г) | 194 мм × 300 мм × 69 мм (144 мм) 1) | ||
| Масса | < 3 кг | ||
1) С ручкой для переноски.
Комплект поставки
| № | Наименование | Количество |
| 1 | Анализатор кабелей и антенн ZVH4 | 1 |
| 2 | Литий-ионный аккумулятор (4,5 Ач) | 1 |
| 3 | USB-кабель | 1 |
| 4 | Кабель LAN | 1 |
| 5 | Подключаемый блок питания | 1 |
| 6 | CD-диск с программным обеспечением ZVHView и документацией | 1 |
| 7 | Инструкция по началу работы | 1 |
