Ключевые Характеристики & Спецификации
- Три варианта частоты: 1 МГц до 500 МГц/1 ГГц/3 ГГц, с возможностью расширения
- ±0.65% базовая точность и 120 мом до 52 диапазон Импеданс ом (10% точность измерения дальности)
- Измерение параметров: |З|, |г|, θ, Р, х, Г, Б, Л, С, Д, Д, |Γ|, Γx, Γy, θΓ, Впт, Мак, постоянного тока1мкр1 (1. Вариант 001 требуется)
- Встроенный постоянного тока смещения (Опция 001): от 0 В до ±40 В, от 0 до ±100 ма
- 4-chnannel & 4-след на 10,4 дюйма цветной ЖК-дисплей с сенсорным экраном
- Функция анализа данных: анализ эквивалентной цепи, предел тестовой линии
- Диэлектрик/магнитный материал измерения (Опция 002): |э|, э', э", tanδ(ε), |мкр|, мкр', мкр", tanδ(μ)
- Температурные характеристики измерения (Опция 007) и надежные вафли измерения (Опция 010) возможности
Описание

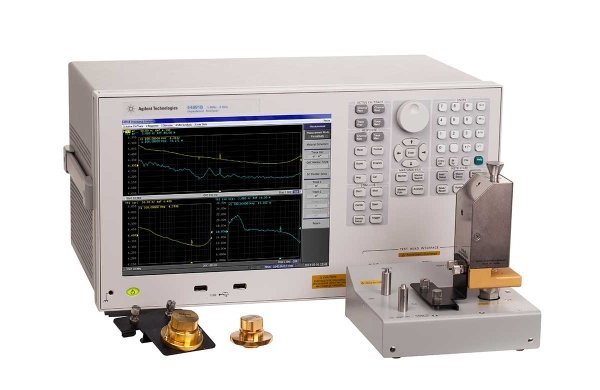

Анализатор импеданса E4991B имеет Диапазон частот от 1 МГц до 3 ГГц. В E4991B обеспечивает 0.65% базовая точность в широком диапазоне Импеданс 40 в встроенный источник постоянного напряжения смещения (Опция 001). Эквивалентная функция анализа цепи поддерживает семь различных многопараметрических моделей и поможет вам моделировать ваши собственные эквивалентные значения параметров компонентов.
Три варианта частоты (1 МГц до 500 МГц/1 ГГц/3 ГГц) и частота обновления позволяют Вам выбрать наиболее приемлемый вариант с последней суммы инвестиций.
Материальные варианты измерения обеспечивают температурные характеристики возможность анализа (Опция 007), а также определять значения диэлектрической проницаемости и магнитной проницаемости (Опция 002).
Зонд станции-комплект для подключения (Опция 010) предлагает точный на вафли или микро-компонент измерения импеданса раствора до 3 ГГц.
В E4991B поддерживает широкий спектр тест аксессуаров, которые предназначены для проведения измерений простое и надежное.
Если вы находитесь в НИОКР, тестирования или проверки, E4991B является идеальным решением для характеристики и оценки электронных компонентов, полупроводниковых приборов и материалов.
Пример Применения:
- Пассивные компоненты: измерения импеданса чип-компонентов, таких как конденсаторы, катушки индуктивности, ферритовые фильтры, резисторы, или хрусталь/керамические резонаторы.
- Полупроводниковые компоненты: с-V характеристик анализа и эквивалентного последовательного сопротивления измерение варакторные диоды.
- Диэлектрические материалы: диэлектрическая проницаемость и тангенс угла диэлектрических потерь оценка пластмасс, керамики, печатных плат.
- Магнитный материал: проницаемость и тангенс угла диэлектрических потерь оценка феррит, аморфные и другие магнитные материалы.
