Ключевые Характеристики & Спецификации
- Пять вариантов частоты; 20 Гц до 10/20/30/50/120 МГц, комплектация
- ±0.08% (типично ±0.045%) базовый Импеданс точность измерения
- 25 мом до 40 МОМ Импеданс широкий диапазон измерений (10% точность измерения дальности)
- Параметры измерения: |З|, |г|, θ, Р, х, Г, Б, Л, С, Д, Г, З комплекс, комплекс г, Впт, Мак, постоянного тока, в IDC
- Встроенный диапазон смещения постоянного тока: от 0 В до ±40 В, от 0 до ±100 ма
- Улучшенные возможности измерения скорости (опция 001. Для 10м/20м/30м/50м варианты только)
- 4-chnannel & 4-след на 10,4 дюйма цветной ЖК-дисплей с сенсорным экраном
- Функция анализа данных: анализ эквивалентной цепи, предел тестовой линии
Описание

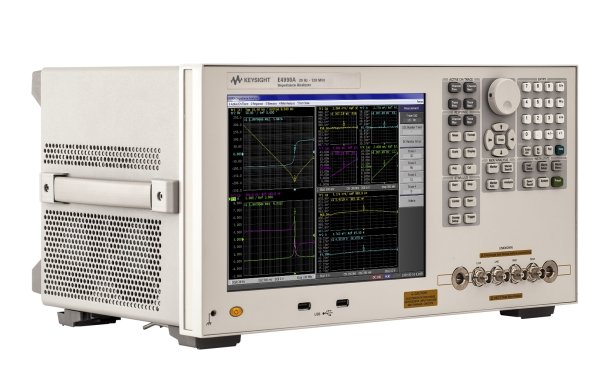

Анализатор импеданса E4990A имеет Диапазон частот от 20 Гц до 120 МГц. В E4990A предоставляет лучшие в отрасли 0.045% (типичное) базовая точность в широком диапазоне Импеданс 40 в встроенный источник постоянного напряжения смещения. Эквивалентная функция анализа цепи поддерживает семь различных многопараметрических моделей и поможет вам моделировать ваши собственные эквивалентные значения параметров компонентов.
Пять вариантов частоты (от 20 Гц до 10/20/30/50/120 МГц) и частота обновления позволяют Вам выбрать наиболее приемлемый вариант с последней суммы инвестиций.
С опцией 001, расширенный вариант измерения скорости, низкой частоты (10м/20м/30м/50м) модели E4990A не так быстро, как флагманский 120-МГц модель E4990A. Она подходит для снижения общей стоимости тестирования для точной оценки, как резонаторы или индукторы или входного контроля, где требуется больше очков для каждого устройства или многих измерений Дуц являются.
В E4990A поддерживает широкий спектр тест аксессуаров , которые предназначены для проведения измерений простое и надежное.
Если вы находитесь в НИОКР, контроля качества или контроля, E4990A является идеальным решением для характеристики и оценки электронных компонентов, полупроводниковых приборов и материалов.
Пример Применения:
- Пассивные компоненты: измерения импеданса конденсатора, катушки индуктивности, ферритовые фильтры, резисторы, трансформаторы, или хрусталь/керамические резонаторы.
- Полупроводниковые компоненты: с-V характеристик анализ варакторные диоды. Оценка импеданса диодов, транзисторов, усилителей, или МЭМС.
- Другие компоненты: оценка импеданса компонентов на печатных платах.
- Диэлектрические материалы: диэлектрическая проницаемость и тангенс угла диэлектрических потерь оценка пластмасс, керамики, печатных плат.
- Магнитный материал: проницаемость и тангенс угла диэлектрических потерь оценка ферритовый, аморфный.
