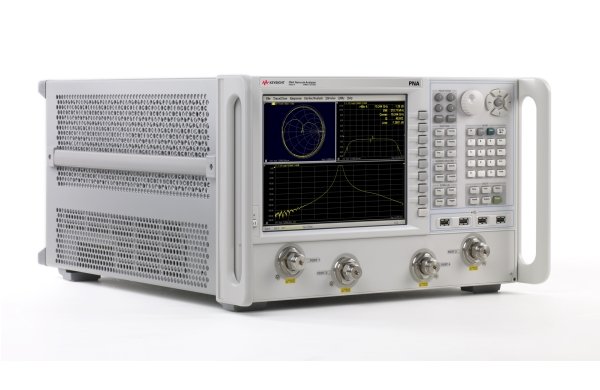

Анализатор цепей Agilent Technologies N5222A

• Модели с диапазонами частот от 10 МГц до 26,5 ГГц
• 2-портовые модели с одним источником или 4-портовые модели с двумя встроенными источниками
• Динамический диапазон до 128 дБ на измерительном порте или до 133 дБ при непосредственном подключении к приёмнику, 32001 точки, 32 канала, полоса ПЧ 15 МГц
• Высокая выходная мощность источника (до +13 дБм) и широкий диапазон свипирования по мощности (до 38 дБ)
• Низкий уровень собственных шумов (-117 дБм при полосе ПЧ 10 Гц)
• Низкий уровень зашумленности графика: 0,002 дБ СКЗ в полосе 1 кГц
• Увеличенный уровень точки компрессии приемника на 0,1 дБ: +15 дБм
• Высокая скорость измерения: от 3,6 до 23 мс на точку
• Нестабильность: < 0,03 дБ/° C

 Анализаторы цепей с самыми высокими в отрасли характеристиками, соответствующие возможностям бюджета пользователя

Серия PNA включает анализаторы цепей СВЧ диапазона с самыми высокими в отрасли характеристиками для испытания пассивных и активных устройств. Пользователь может выбрать одну из пяти моделей с диапазоном частот до 13,5, 26,5, 43,5, 50 или 67 ГГц и сформировать конфигурацию прибора в точном соответствии с возможностями бюджета и своими измерительными задачами.
Анализаторы цепей серии PNA могут использоваться для испытания широкого круга пассивных и активных устройств, таких как фильтры, антенные переключатели, усилители и преобразователи частоты. Благодаря свом высоким характеристикам анализаторы цепей серии PNA в сочетании с мощными измерительными приложениями являются идеальным техническим решением для определения параметров этих типов устройств, а также для измерения целостности сигналов, определения параметров материалов и измерений в миллиметровом диапазоне.
Самые точные измерения S-параметров
Анализаторы цепей серии PNA, включающие источники с высокой выходной мощностью и приёмники с наилучшими характеристиками линейности, обеспечивают самые точные измерения S-параметров в самом широком диапазоне изменения мощности на рынке.
Приложения
• Измерение S-параметров (как в непрерывном, так и импульсном режиме)
• Измерение коэффициента шума
• Измерение компрессии коэффициента усиления (как в непрерывном, так и импульсном режиме)
• Измерение интермодуляционных и гармонических искажений (как в непрерывном, так и импульсном режиме)
• Измерение усиления/потерь преобразования
• Измерения с использованием истинных дифференциальных сигналов стимулов
• Измерения в миллиметровом диапазоне
• Измерение параметров материалов
• Измерение целостности сигналов
• Испытания антенн
