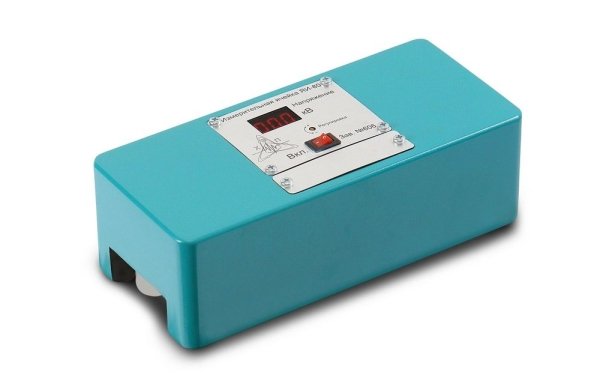

Ячейка измерительная ЯИ-80
Ячейка измерительная ЯИ-80 предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания трансформаторных масел УИМ-90М (АИМ-90).
ЯИ-80 является переносным оборудованием, выполненным в виде пульта
Условия эксплуатации установки:
• температура окружающего воздуха, °С от +10 до +35;
• относительная влажность воздуха при температуре +25 °С, %, не более 80
• атмосферное давление, мм рт. ст. от 630 до 800.
Технические данные ЯИ-80:
• Измеряемое напряжение, кВ 20..80
• Относительная погрешность, %, не более 1,0
• Частота питающей сети измерю напряжения, Гц 50±1
• Напряжение питания 3,2....4,8
• Потребляемый ток питания, мА, не более 50
• Входное сопротивление, МОм, не менее 600
• Масса установки, кг, не более 1,3
• Межэлектродное расстояние, мм 170
Комплекность ЯИ-80м:
№ Наименование Кол-во, шт.
1. Ячейка измерительная 1
2. Укладочный ящик 1
3. Элементы питания 3
4. Руководство по эксплуатации 1
