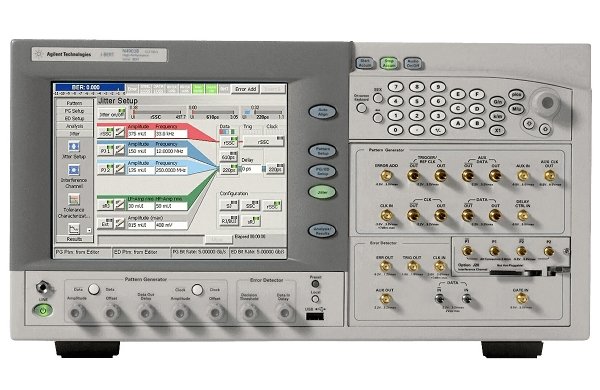

Высокопроизводительный последовательный тестер J-BERT Agilent Technologies N4903B

• Рабочий диапазон от 150 Мбит/с до 7, 12,5 или 14,2 Гбит/с
• Вcтроенные источники калиброванного и составного джиттера для RJ, PJ1, PJ2, SJ, BUJ
• Канал с помехами, включающий синусоидальную помеху и переключаемые графики ISI
• Автоматические испытания на соответствие устойчивости к джиттеру
• Второй выходной канал с независимой псевдослучайной двоичной последовательностью и памятью последовательности (32 Мбит)
• Встроенная настраиваемая функция восстановления тактового сигнала данных (CDR)
• Тактовый сигнал половинной частоты с изменяемым коэффициентом заполнения, выходы тактовых сигналов с кратной частотой

 Законченное техническое решение для испытаний приёмников на устойчивость к джиттеру

Тестер J-BERT обеспечивает встроенные и калиброванные источники джиттера для наиболее точных испытаний приёмников на устойчивость к джиттеру, используемых во многих популярных интерфейсах последовательных шин со скоростями передачи данных до 7, 12,5 или 14,2 Гбит/с.
Тестер используется на этапах разработки и испытаний в полупроводниковой промышленности, промышленности средств вычислительной техники и связи для определения параметров новых разработок и их проверки на соответствие стандартам.
Тестер поддерживает испытания устройств, которые имеют архитектуру со встроенными или ретранслируемыми тактовыми сигналами для скоростей передачи данных до 14,2 Гвыб/с.

 Долгосрочное вложение средств

Тестер J-BERT, сконфигурированный, исходя из текущих потребностей испытаний и возможностей бюджета, в будущем позволяет модернизировать все опции, когда потребности испытаний изменятся.

 Ключевые приложения

• Испытанияприёмников на устойчивость к джиттеру
• PCI Express
• USB3, SATA, SAS
• QPI, Hypertransport
• DisplayPort
• Fibre Channel
• XFP, SFP, SFP+
• 10 GbE, XAUI
• 100 GbE (10 x 10 Гбит/с)
• Объединительные платы: CEI, 10 GBASE-KR, 100 GBASE-KR4
• Шины памяти, такие как DIMM2

 Технические характеристики

Генератор кодовых последовательностей
• Рабочий диапазон: от 620 Мбит/с до 7 Гбит/с (опция С07 или G07);
до 12,5 Гбит/c (опция C13 или G13);
до 14,2 Гбит/с (опция G13 + D14 или C13 + D14)
• Выходы данных: 1 или 2 (опция 002), дифференциальные или несимметричные
• Амплитуда выходного сигнала: от 0,1 до 1,8 В (размах)
• Джиттер: < 9 пс (размах)
• Время переключения: < 25 пс (от 10 до 90%, уровни ЭСЛ)
• Настройка точки пересечения: от 20 до 80%
• Виды кодовых последовательностей: ПСДП 2ⁿ-1, n = 7, 10, 11, 15, 23, 31
• Память: 32 Mбит, секвенсор генератора кодовых последовательностей (до 120 блоков)
• Вход управления задержкой: 220 пс при частоте 1 ГГц для внесения
джиттера от внешнего источника
Испытания на соответствие устойчивости к джиттеру
• Встроенные, калиброванные источники джиттера (опция J10): RJ до 15,7 пс (СКЗ) на частоте 1 GHz, PJ1+2 до 620 пс на частоте 300 МГц, SJ на нескольких UI до 5 МГц, BUJ до 220 пс, в соответствии с CEI
• SSC (опция J11): модуляция сигналами треугольной и произвольной формы, до 5000 х 10^-6 на частотах от 0,1 до 100 кГц
• Канал с помехами (опция J20): ISI, создаваемый переключаемыми контрольными графиками, синусоидальная помеха (вертикальное закрытие глазка) в синфазном и дифференциалном режиме до 400 мВ на частоте 3,2 ГГц
Детектор ошибок
• Внешний тактовый сигнал: от 150 Мбит/с до 7 Гбит/с (опция C07) или до 12,5 Гбит/с (опция C13)
• Выход данных: 1 дифференциальный или несимметричный
• Настройка задержки: ±0,75 пс
• Встроенная функция восстановления тактового сигнала: всегда включена, настраиваемая полоса кольца от 500 кГц до 12 МГц (JTF)
• Чувствительность: < 50 мВ
• Набор видов измерений:
• BER, накопленный, интервальный; вероятность символьной ошибки (SER)/частота появления ошибок в кадре (FER) (опция A02); режим восстановления битов (опция A01); захват кодовой последовательности
• Сканирование BERT, Uобразная кривая, включающая RJ, DJ, TJ
• Измерение выходного уровня, измерение Qфактора и глазковой диаграммы с контуром BER, маски глазка
• Быстрое измерение глазковой диаграммы, спектральная декомпозиция джиттера, захват ошибочной ячейки, быстрое измерение общего джиттера (TJ)

 Включает: 6 резисторов 50 Ом, 10 переходов 3,5 мм - 2,4 мм, кабель USB, библиотека Agilent IO Libraries Suite
