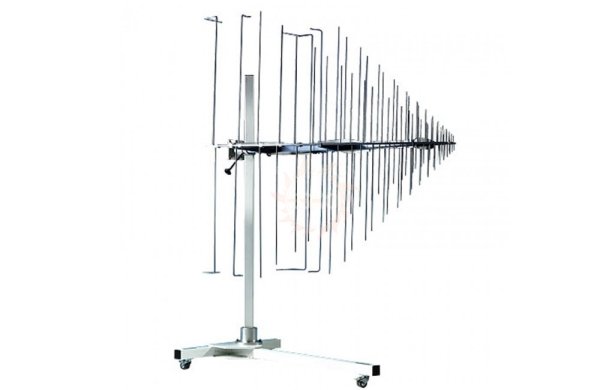

V-образная логопериодическая антенна R&S HL046

Артикул: 1-16955

• Диапазон рабочих частот от 80 МГц до 1,3 ГГц
• Высокий коэффициент усиления
• Равномерная диаграмма облучения
• Минимальное собственное влияние антенны
• Применяется в условиях экранированных помещений для испытаний на ЭМС

V-образная логопериодическая антенна R&S®HL046 состоит из двух логопериодических антенн, соединенных параллельно. Благодаря такой конструкции достигается высокая чувствительность антенны и симметричность диаграммы направленности. Антенна предназначена для проведения испытаний на ЭМС и ЭМИ, отличается компактным размером и широким диапазоном рабочих частот. Оснащается передвижной треногой переменной высоты (от 1 до 1,75 м).

Свойства:

• Диапазон рабочих частот от 80 МГц до 1,3 ГГц
• Высокий коэффициент усиления
• Равномерная диаграмма облучения
• Минимальное собственное влияние антенны
• Применяется в условиях экранированных помещений для испытаний на ЭМС

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 80 до 1300
Поляризация линейная
Вход N-тип, 50 Ом
КСВН входа, не более 2
Допустимая входная мощность, Вт:
80 МГц 1000 + 100% AM
500 МГц 500 + 100% AM
1 ГГц 300 + 100% AM
1,3 ГГц 250 + 100% AM
Коэффициент усиления, не менее, дБ 7
Коэффициент обратного излучения, не менее, дБ 20
Поляризационная развязка, дБ 20
Масса (без треноги), кг, не более 12,5
Габаритные размеры (без треноги) (ширина×высота×длина), м 0,85x1,57×1,75
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С от минус 10 до 50
