V-образная логопериодическая антенна R&S HL046E

Артикул: 1-16973

• Диапазон рабочих частот от 80 МГц до 3 ГГц
• Высокая допустимая мощность излучения
• Высокий стабильный коэффициент усиления
• Равномерная диаграмма облучения
• Минимальное собственное влияние антенны
• Применяется в условиях экранированных помещений для испытаний на ЭМС

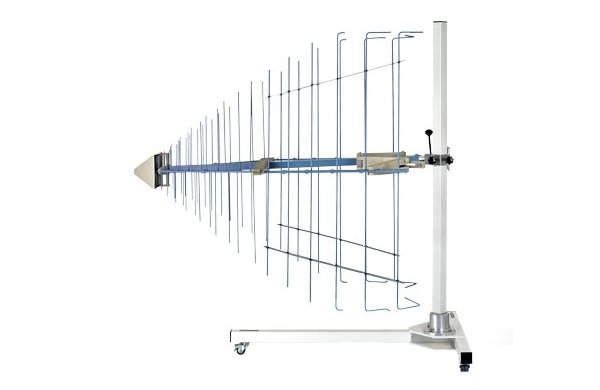

V-образная логопериодическая антенна R&S®HL046E состоит из двух логопериодических антенн, соединенных параллельно и питаемых через общий полужесткий кабель. Такая конструкция обеспечивает ровную диаграмму направленности симметричную при вращении. Антенна предназначена для проведения испытаний на ЭМС и ЭМИ. Компактный размер, широкий диапазон рабочих частот и равномерность диаграммы направленности обеспечивают удобство применения в условиях экранированных помещений. Оснащается передвижной треногой переменной высоты (от 1 до 1,75 м). Для удобства транспортировки боковые секции антенны могут быть сложены (прижаты к корпусу антенны).

Свойства:

• Диапазон рабочих частот от 80 МГц до 3 ГГц
• Высокая допустимая мощность излучения
• Высокий стабильный коэффициент усиления
• Равномерная диаграмма облучения
• Минимальное собственное влияние антенны
• Применяется в условиях экранированных помещений для испытаний на ЭМС

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 80 до 3000
Поляризация линейная
Вход N-тип, 50 Ом
КСВН входа, не более:
< 2500 МГц 2
≥ 2500 МГц 2,5
Допустимая входная мощность, Вт:
80 МГц 1400 + 100% AM
500 МГц 600 + 100% AM
1 ГГц 400 + 100% AM
2 ГГц 300 + 100% AM
3 ГГц 250 + 100% AM
Коэффициент усиления, не менее, дБ 8
Коэффициент обратного излучения, не менее, дБ 20
Поляризационная развязка, дБ 20
Масса (без треноги), кг, не более 17
Габаритные размеры (без треноги) (ширина×высота×длина), м 1,5x1,5x1,81
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С от 5 до 40
