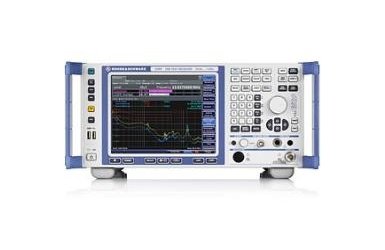

R&S®FSV – самый быстрый и наиболее универсальный анализатор спектра и сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиотехнических систем.
Описание
- Диапазон частот от 10 Гц до 4/7/13,6/30/40 ГГц
- Полоса анализа сигнала до 160 МГц
- Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
- Программное обеспечение для анализа сигналов GSM/EDGE (включая EDGE evo), WCDMA/HSPA+, LTE, WiMAX, WLAN и методов аналоговой модуляции
- Простая модернизация путем установки опций
- Фазовый шум –110 дБн/Гц при отстройке от несущей 10 кГц
- Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБмВт
- Средний уровень собственных шумов (DANL) в полосе 1 Гц:
–155 дБмВт на частоте 1 ГГц,
–147 дБмВт на частоте 30 ГГц,
–139 дБмВт на частоте 40 ГГц - Съемный жесткий диск для работы в условиях повышенной секретности
- Расширение частотного диапазона до 110 ГГц с помощью опции R&S®FSV-B21, встроенной в R&S®FSV30/40 и смесители гармоник R&S®FS-Z60/-Z75/-Z90/-Z110
Характеристики
| R&S®FSV4 | R&S®FSV7 | R&S®FSV13 | R&S®FSV30 | R&S®FSV40 | |
| Диапазон частот | от 10 Гц до 4 ГГц | от 10 Гц до 7 ГГц | от 10 Гц до 13,6 ГГц | от 10 Гц до 30 ГГц | от 10 Гц до 40 ГГц |
| Точность воспроизведения частоты | 1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
||||
| Нестабильность частоты в диапазоне температур от 0 °С до 50 °С | 1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
||||
| Полоса разрешения | |||||
| Стандартная развертка | от 1 Гц до 10 МГц | ||||
| Стандартная развертка (нулевая полоса обзора) | от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| БПФ-развертка | от 1 Гц до 3 МГц | ||||
| Канальный фильтр | от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| Фильтр электромагнитных помех (только с FSV-K54) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||
| Полоса видеофильтра | от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| Полоса анализа сигнала | 28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39) | ||||
| Средний уровень собственных шумов (DANL) | |||||
| DANL (полоса 1 Гц) | |||||
| 1 ГГц | –152 дБмВт, –155 дБмВт (тип.) | ||||
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) | ||||
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) | ||||
| 13 ГГц | –148 дБмВт, –151 дБмВт (тип.) | ||||
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) | ||||
| 40 ГГц | -136 дБмВт, - 139 дБмВт (тип.) | ||||
| DANL с предусилителем, опция R&S®FSV-B22 | |||||
| 1 ГГц | –162 дБмВт, –165 дБмВт (тип.) | ||||
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) | ||||
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) | ||||
| Точка TOI | |||||
| f < 3,6 ГГц | +13 дБмВт, +16 дБмВт (тип.) | ||||
| от 3,6 ГГц до 30 ГГц | +15 дБмВт, +18 дБмВт (тип.) | ||||
| Динамический диапазон WCDMA ACLR | |||||
| без компенсации шума | 70 дБ | ||||
| с компенсацией шума | 73 дБ | ||||
| Фазовый шум | |||||
| Частота несущей 1 ГГц отстройка от несущей 10 кГц | –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) | ||||
| отстройка от несущей 100 кГц | –115 дБн (1 Гц) | ||||
| отстройка от несущей 1 МГц | –134 дБн (1 Гц) | ||||
| Общая погрешность измерений | |||||
| 3,6 ГГц | 0,29 дБ | ||||
| 7 ГГц | 0,39 дБ | ||||
