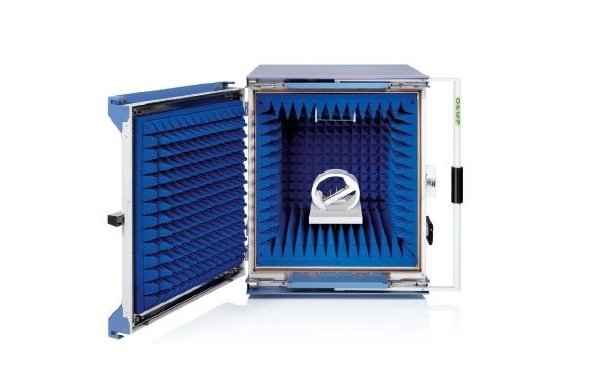

Диагностическая ВЧ камера Rohde & Schwarz DST200

Артикул: 1-362341

  • Безэховая ВЧ камера с высокой эффективностью экранироваки > 110 дБ без помех тестирования в условиях неэкранированных средах
  • Широкий диапазон частот от 700 МГц до 6 ГГц, охватывающий все важные стандарты беспроводной связи

Диагностическая камера R&S®DST200 поддерживает широкий спектр приложений испытаний излучения для беспроводных устройств. Она легко разместится на столе любой научно-исследовательской лаборатории и, следовательно, всегдабудет доступна на этапе разработки и оптимизации продукта.Камера R&S®DST200 эффективно помогает в достижениивысоких темпов разработки до окончательного утверждения,что позволяет экономить время и деньги.Беспроводные устройства высокого качества должны проходить специальные испытания на излучение, такие как испытания на понижение чувствительности и совместимость, чтобыгарантировать работу без собственных помех. Кроме того,проверки эфирных рабочих характеристик и измерения генерируемых паразитных излучений являются обязательными.Камера R&S®DST200 обеспечивает выполнение требованийдля испытаний на излучение на этапах НИОКР, проверки качества, производства и обслуживания. По сравнению с приложениями, использующими большие безэховые ЭМС камеры,измерительная установка, включающая камеру R&S®DST200,является компактной и простой в эксплуатации. Генерируютсясоответствующие и сравнимые данные результатов испытаний.

Особенности

  • Безэховая ВЧ камера с высокой эффективностью экранироваки > 110 дБ без помех тестирования в условиях неэкранированных средах
  • Широкий диапазон частот от 700 МГц до 6 ГГц, охватывающий все важные стандарты беспроводной связи
  • Высокая повторяемость измерений благодаря превосходной равномерности распределения поля в месте расположения испытуемого оборудования (ИО)
  • Благодаря малому размеру подходит для любой лаборатории
  • Бесподобная механическая конструкция обеспечивает долгосрочную стабильность и сохраняет эффективность экранирования
  • Дверца легко открывается и закрывается: нет необходимости применения пневматики
  • Возможность работать с автоматическим 3D позиционером при измерениях в свободном пространстве (OTA) и при измерении паразитного излучения

Технические характеристики

ВЧ характеристики
диапазон частот   700 МГц до 6 ГГц (более высокие частоты по запросу)
Поляризация антенны   круговая
Эффективность экранирования 700 МГц ≤ f ≤ 3 ГГц, базовый блок с опцией R&S®DST-B102 > 110 дБ
  3 ГГц < f ≤ 6 ГГц, базовый блок с опцией R&S®DST-B102 > 100 дБ
Однородная зона Над столом ИО, Г х В (цилиндрическая) 200 мм х 30 мм
Неоднородность поля макс. изменение поля в однородной зоне < 3,2 дБ (среднее)
ВЧ разъемы
Переходной ВЧ разъем опция R&S®DST-B102 2 х N, гнездо
Тестовая антенна   1 х N, гнездо
Проходные фильтры
Панель фильтров нижних частот и волоконно-оптический интерфейс опция R&S®DST-B101 1 х 9-контактный D-Sub, гнездовой адаптер, 2 × FSMA
Панель USB фильтров нижних частот опция R&S®DST-B103 1 х USB 2.0 разъем типа A, гнездо
Панельная антенна СВЧ диапазона опция R&S арт. 1316.5341.02 частотный диапазон 70-80ГГц
Общие данные
Масса   примерно 55 кг
Габариты Ш х В х Г, с фиксацией ручки 770 мм х 760 мм х 695 мм
Макс. масса ИО допускается на столе ИО, поставляется с базовым модулемR&S®DST200 3 кг
Макс. габариты ИО Ш х В х Г 400 мм х 330 мм х 400 мм
