Описание:

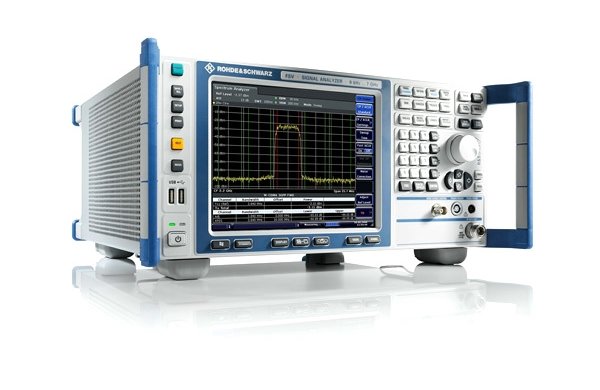

R&S®FSV – самый быстрый и наиболее универсальный анализатор спектра и сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиотехнических систем.В сфере разработки R&S®FSV превосходит другие анализаторы, благодаря высоким радиочастотным характеристикам, непревзойденной в своем классе полосе анализа 40 МГц и широкому диапазону приложений анализа для различных методов аналоговой модуляции, а также для стандартов беспроводной и широкополосной связи.R&S®FSV в пять раз быстрее аналогичных анализаторов и предлагает процедуры измерения, оптимизированные по скорости и объему передаваемых данных, что является неоценимым преимуществом в условиях промышленного производства.Облегчающий работу сенсорный экран, небольшие размеры, малый вес и непосредственная поддержка датчиков мощности делают R&S®FSV лучшим прибором для выполнения пусконаладочных и сервисных работ.
Свойства:
• Готов к работе с сегодняшними и завтрашними стандартами
• Малые затраты на тестирование и высокая производительность
• Широкий набор функций и превосходные характеристики для лабораторного применения
• Простое, интуитивно понятное управление
• Простой переход к следующему поколению анализаторов
• Малые эксплуатационные расходы
• Прецизионный уровень точности
• Общий векторный анализ сигналов
• Анализ искажений сигнала
• Опция измерений ЭМП для анализаторов спектра FSV и FSVR
• Анализ сигналов LTE
Готов к работе с сегодняшними и завтрашними стандартами
• Полностью цифровая обработка сигнала обеспечивает высокую точность и превосходную воспроизводимость измерений
• Самый большой в этом классе объем памяти I/Q для записи сигнальных последовательностей
• Полоса анализа сигнала 40 МГц, самая широкая в этом классе приборов; подойдет для всех профилей WiMAX™ и WLAN 802.11n
| Полоса 28 МГц (базовая конфигурация) |
Полоса 40 МГц (расширенная конфигурация) |
|
| LTE | превышает ширину канала 20 МГц сигнала LTE | – |
| WiMAX | перекрывает полосы сигнала для всех профилей WiMAX™ | перекрывает исследуемый сигнал и соседние каналы |
| WLAN | превышает ширину канала 20 МГц сигналов WLAN 802.11a/b/g | перекрывает полосу сигналов широкополосной технологии WLAN 802.11n |
| WCDMA | превышает полосу 20 МГц, необходимую для CCDF-измерений сигналов WCDMA с четырьмя несущими | – |
Малые затраты на тестирование и высокая производительность
• До пяти раз быстрее других анализаторов сигнала
• Специальные процедуры тестирования для производственного применения
• Эффективные функции дистанционного управления
Скорость измерения
| Скорость развертки, дистанционное управление, усреднение по 1000 разверткам | 1000/с (0,9 мс на развертку) |
| Режим списка, измерение уровня основной частоты и пяти гармоник | 21 мс |
| Поиск пикового значения маркера | 1,3 мс |
| Смена и опрос частоты | 15 мс |
| Скорость развертки, ручной режим работы | 1000/с (1 мс на развертку) |
| Минимальное время развертки (нулевая полоса обзора) | 1 мкс |
| Минимальное время развертки (развертка по частоте) | 1 мс |
Широкий набор функций и превосходные характеристики для лабораторного применения
• Отличные ВЧ-характеристики для анализаторов среднего класса
• Непревзойденная точность измерения уровня в полосе до 7 ГГц
• Функции измерения мощности для анализа цифровых систем связи
• Универсальные функции маркеров и обработки кривых
• Измерение мощности в соседнем канале: множество предопределенных стандартов упрощает настройку
• Измерение мощности широкополосного сигнала WLAN с помощью функции измерения мощности во временной области
Простое, интуитивно понятное управление
• Сенсорный экран
• Горячие клавиши для быстрого доступа ко всем основным функциям
• R&S®FSV непревзойденно прост в управлении
Простой переход к следующему поколению анализаторов
• Простой переход, благодаря совместимости дистанционного управления с анализаторами R&S®FSP и R&S®FSU
• Быстрое обучение благодаря функциональной совместимости с существующими анализаторами спектра и сигналов компании Rohde & Schwarz
• Специальный режим совместимости с R&S®FSP и R&S®FSU позволяет использовать уже существующие программы дистанционного управления
Малые эксплуатационные расходы
• Простая модернизация путем быстрой установки опций на месте
• Простое расширение в соответствии с требованиями конкретных приложений
• Всегда впереди благодаря бесплатному обновлению встроенного ПО
Прецизионный уровень точности
Опция B14 внутреннего источника опорной частоты представляет собой цезиевый стандарт частоты с нестабильностью 5*10-10, что позволяет использовать анализаторы FSV в режиме частотомера для прецизионных измерений частоты сигналов.
Кроме этого, благодаря улучшению характеристик работы АЦП анализаторов FSV, были пересмотрены спецификации для опции измерительного демодулятора АМ/ЧМ FSV-K7. Теперь погрешность измерения коэффициента амплитудной модуляции и девиации частоты составляют около 1%, что соответствует уровню рабочих эталонов 1-ого разряда.
В совокупности с высокой линейностью шкалы и малой погрешностью измерения уровня такие параметры делают анализаторы спектра FSV самыми точными приборами в своем классе.
Общий векторный анализ сигналов
Опция FSV-K70 позволяет демодулировать сигналы с цифровой модуляцией в форматах до 64 QAM и до 8 PSK, скоростью передаваемых данных до 32 Мб/с, буфер анализа составляет до 50000 символов. В опции реализован принципиально новый алгоритм поиска пакетов импульсов и последовательностей, что упрощает настройки, увеличивает скорость анализа и позволяет анализировать сигналы даже с малым отношением сигнал/шум. Графический интерфейс реализован в виде последовательной блок-схемы. Вывод до 4 окон измерения позволяет одновременно измерять амплитуду, фазу, диаграмму созвездий, глазковую диаграмму, вектор ошибки, декодировать битовый поток и т. д. Планируется добавление декодирования новых схем модуляции, поддержка автоматического декодирования распространенных цифровых стандартов связи, автоматическое измерение скорости передаваемых данных и их анализ при загрузке из файла.
Анализ искажений сигнала
Уникальное программное обеспечение R&S®FS-K130PC для измерения искажений, вносимых усилителями мощности, смесителями и другими широкополосными компонентами линии передачи, а также их последующего моделирования и линеаризации. По результатам измерения ПО производит расчет коэффициентов модели устройства, а также предыскажений во входном сигнале, которые необходимо внести, чтобы устройство обеспечивало «линейный» режим работы. Внесение предыскажений, например, является эффективным путем для достижения наибольшей выходной мощности усилителей без увеличения мощности потребления. ПО R&S®FS-K130PC наряду с полиномиальными методами расчета, использует более сложные алгоритмы типа Вольтерра, что позволяет характеризовать усилители мощности с эффектом запоминания.
Опция измерений ЭМП для анализаторов спектра FSV и FSVR
Программная опция FSV-K54 обеспечивает проведение предварительных испытаний продукции на ЭМС и соответствует требованиям CISPR 16-1-1. Опция предлагает ЭМС-фильтры полос пропускания, детекторы (пиковый, средний, квазипиковый, среднеквадратический), предельные линии, ввод калибровочных коэффициентов для подключаемых аксессуаров (антенн, эквивалентов сети и т.д) и автоматизирует процесс измерений.
Анализ сигналов LTE
Анализаторы спектра и сигналов FSV обеспечивают широкий набор функций, необходимых для анализа параметров модуляции сигналов LTE и LTE Advanced release 10 – перспективной технологии мобильной связи четвёртого поколения. Для анализа нисходящих и восходящих сигналов LTE в дуплексном режиме с частотным разделением каналов (FD-LTE) разработаны программные опции FSV-K100 и FSV-K101; анализа нисходящих и восходящих сигналов LTE в дуплексном режиме с временным разделением каналов (TD-LTE) - опции FSV-K104 и FSV-K105; анализа нисходящих сигналов LTE использующих несколько передающих и приемных антенн (MIMO сигналов) - опция FSV-K102.
Опция FSV-K103 анонсированная в декабре 2011 года уже поддерживает анализ сигналов абонентских терминалов, соответствующих спецификации 3GPP LTE Advanced release 10. Из трех основных нововведений данного релиза поддержка двух включена в данную опцию (раздельный SC-FDMA и одновременная передача пользовательских и управляющих данных), а поддержка анализа UL MIMO 4x4 запланирована на 2012 год.
Все вышеперечисленные опции позволяют проводить анализ таких параметров, как отклонения частоты, амплитуды вектора ошибки, смещения I/Q и квадратурной ошибки, графически отображать ГВЗ, диаграмму созвездий, равномерность спектра и другие показатели.
Модификации ПО выпущены также для анализаторов R&S FSW, FSQ, FSG и FSVR.
Характеристики:
• Диапазон частот от 10 Гц до 13,6 ГГц
• Полоса анализа сигнала 40 МГц
• Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
• Программное обеспечение для анализа сигналов GSM/EDGE (включая EDGE evo), WCDMA/HSPA+, LTE, WiMAX, WLAN и методов аналоговой модуляции
• Простая модернизация путем установки опций
• Фазовый шум –110 дБн/Гц при отстройке от несущей 10 кГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБмВт
• Средний уровень собственных шумов (DANL) в полосе 1 Гц:
–155 дБмВт на частоте 1 ГГц,
–147 дБмВт на частоте 30 ГГц,
–139 дБмВт на частоте 40 ГГц
• Съемный жесткий диск для работы в условиях повышенной секретности
• Смеситель гармоник R&S®FS-Z90
| R&S®FSV4 | R&S®FSV7 | R&S®FSV13 | R&S®FSV30 | R&S®FSV40 | |
| Диапазон частот | от 10 Гц до 4 ГГц | от 10 Гц до 7 ГГц | от 10 Гц до 13,6 ГГц | от 10 Гц до 30 ГГц | от 10 Гц до 40 ГГц |
| Точность воспроизведения частоты | 1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
||||
| Нестабильность частоты в диапазоне температур от 0 °С до 50 °С | 1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
||||
| Полоса разрешения | |||||
| Стандартная развертка | от 1 Гц до 10 МГц | ||||
| Стандартная развертка (нулевая полоса обзора) | от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| БПФ-развертка | от 1 Гц до 3 МГц | ||||
| Канальный фильтр | от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| Фильтр электромагнитных помех (только с FSV-K54) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||
| Полоса видеофильтра | от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) | ||||
| Полоса анализа сигнала | 28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39) | ||||
| Средний уровень собственных шумов (DANL) | |||||
| DANL (полоса 1 Гц) | |||||
| 1 ГГц | –152 дБмВт, –155 дБмВт (тип.) | ||||
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) | ||||
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) | ||||
| 13 ГГц | –148 дБмВт, –151 дБмВт (тип.) | ||||
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) | ||||
| 40 ГГц | -136 дБмВт, - 139 дБмВт (тип.) | ||||
| DANL с предусилителем, опция R&S®FSV-B22 | |||||
| 1 ГГц | –162 дБмВт, –165 дБмВт (тип.) | ||||
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) | ||||
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) | ||||
| Точка TOI | |||||
| f < 3,6 ГГц | +13 дБмВт, +16 дБмВт (тип.) | ||||
| от 3,6 ГГц до 30 ГГц | +15 дБмВт, +18 дБмВт (тип.) | ||||
| Динамический диапазон WCDMA ACLR | |||||
| без компенсации шума | 70 дБ | ||||
| с компенсацией шума | 73 дБ | ||||
| Фазовый шум | |||||
| Частота несущей 1 ГГц отстройка от несущей 10 кГц | –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) | ||||
| отстройка от несущей 100 кГц | –115 дБн (1 Гц) | ||||
| отстройка от несущей 1 МГц | –134 дБн (1 Гц) | ||||
| Общая погрешность измерений | |||||
| 3,6 ГГц | 0,29 дБ | ||||
| 7 ГГц | 0,39 дБ | ||||
