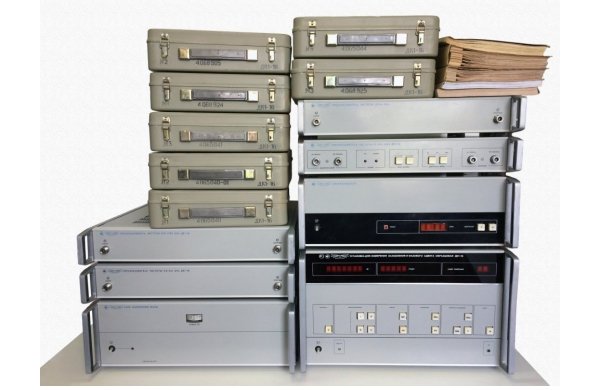

Установка измерения ослабления образцовая ДК1-16

Артикул: 1-16403

• Диапазон частот (4 поддиапазона) 0,1...1100 МГц, 1,07...4 МГц, 3,2...8,2 МГц, 8,15...17,85МГц
• Пределы измерения ослаблений: В диапазоне частот 100 кГц...8,2 ГГц 0...-120 дБ (относительно уровня 10-5 Вт )
В диапазоне 8,2...17,85 ГГц 0...-140 дБ (относительно уровня 10-3Вт )
• Основная погрешность ослабления на постоянном токе 0,004 - 0,022 дБ
• Систематическая погрешность измерения ослаблений 0,01...2,5 дБ
• Разрешающая способность измерений 0,001 дБ
• Пределы измерения фазового сдвига 0...360
• Систематическая погрешность измерения фазового сдвига 0,6...20
• Разрешающая способность измерения фазы 0,1
• КСВН На частотах до 12,05 ГГц 1,3
• На частотах до 17,85 ГГц 1,5
• ВЧ тракт 50 и 75 Ом



Установка измерения ослабления образцовая ДК1-16

Прибор ДК1-16 предназначен для измерения ослабления фиксированных аттенюаторов, ферритовых вентилей, плавно-переметных и ступенчатых аттенюаторов, коэффициента усиления ВЧ-усилителей, направленности и переходного ослабления направленных ответвнтелей, больших КСВН с высокой точностью с помощью измерительной линии (установка используется в качестве индикатора). Установка ДК1-16 является образцовым метрологическим средством для измерения ослабления и фазового сдвига, модуля и фазы коэффициентов передачи различных четырехполюсников.

Обладая высокой чувствительностью 10-17 Вт, установка позволяет:
• измерять диаграммы направленности антенн по фазе и амплитуде;
• измерять высокую степень экранировки генераторов и различных радиотехнических устройств;
• измерять чувствительность приемников спутникового телевидения и спутниковых систем связи;
• измерять ослабление, усиление, чувствительность узлов и систем радиорелейной связи, узлов приемно-передающих трактов

Встроенный микропроцессор обеспечивает математическую обработку и вывод цифровой информации об измеряемых величинах.
Установка может быть использована в составе автоматической измерительной системы с работой через КОП.
В комплект поставки входит набор коаксиальных и волноводных переходов для подключения к отечественным и зарубежным генераторам.

Общие параметры
Диапазон рабочих частот 0,1...1100 МГц
1,07...4 МГц
3,2...8,2 МГц
8,15...17,85МГц
Ослабление В диапазоне частот 100 кГц...8,2 ГГц 0...-120 дБ (относительно уровня 10-5 Вт )
В диапазоне 8,2...17,85 ГГц 0...-140 дБ (относительно уровня 10-3Вт )
Основная погрешность ослабления на постоянном токе 0,004 - 0,022 дБ
Систематическая погрешность измерения ослаблений 0,01...2,5 дБ
Разрешающая способность измерений 0,001 дБ
Пределы измерения фазового сдвига 0...360
Систематическая погрешность измерения фазового сдвига 0,6...20
Разрешающая способность измерения фазы 0,1
КСВН На частотах до 12,05 ГГц 1,3
На частотах до 17,85 ГГц 1,5
ВЧ тракт 50 и 75 Ом
Рабочая температура от 5 °С до 40 °С.
Питание 220±20 В, 50±0,5 Гц
Габариты блок измерения ослабления 488 х 475 х 293мм, 33кг
блок измерения фазы 488 х 475 х 173мм, 17кг
блок синхронизатора 488 х 475 х 173мм, 23кг
блок преобразования частоты 488 х 475 х 93мм, 17кг
