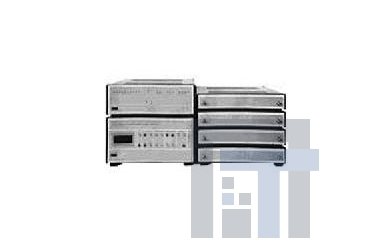

Установка для измерения ослабления ДК1-23
Установка предназначена для измерения модуля и фазы коэффициентов передачи различных СВЧ четырехполюсников с ослаблением до 100-160 дБ в диапазоне частот 100 кГц - 37,5 ГГц. Используется автономно и в составе АИС для калибровки аттенюаторов, фазовращателей, направленных ответвителей, вентилей, мостов, гибридных соединителей, переключателей и других элементов СВЧ трактов.
Установка состоит из двух основных блоков (синхронизации и измерительного блока) и четырех блоков преобразования частоты, что позволяет компоновать и поставлять по специальным заказам модификации установки на конкретный диапазон частот.
В установке предусмотрены возможность изменения скорости измерений, самопроверка; самодиагностика; статистическая обработка результатов измерений; повышение точности измерений при введении коррекции; запоминание до 10 последовательных результатов измерения и выдача среднего значения результатов, хранящихся в памяти, а также среднеквадратического отклонения результатов измерений от среднего значения.
Установка имеет повышенную надежность, высокое быстродействие, высокую технологичность конструкции.
Возможности установки:
• изменение скорости измерений
• самопроверка
• самодиагностика
• статистическая обработка результатов измерений
• повышение точности измерений при введении коррекции
• запоминание до 10 последовательных результатов измерения и выдача среднего значения результатов, хранящихся в памяти, а также среднеквадратического отклонения результатов измерений от среднего значения
| Общие параметры | |
| Диапазон рабочих частот | 100 кГц - 37,5 ГГц |
| Ослабление | (0¸110) дБ с d: (0,02¸0,4) дБ. |
| Динамический диапазон | (110-160) дБ с d: (1,5¸5,5) дБ |
| Фазовый сдвиг | (0¸360)° с d: 0,3° |
| ВЧ тракт | волновод: 16´8 мм; 23´10 мм; 28,5´12,6 мм; коаксиал: 7/3,04 мм |
| Габариты | Измерительный блок 23кг, 504х459х255 мм Синхронизатор 22кг, 504х459х179 мм 4 преобразователя частоты 9,11кг, 504х459х98 мм |
