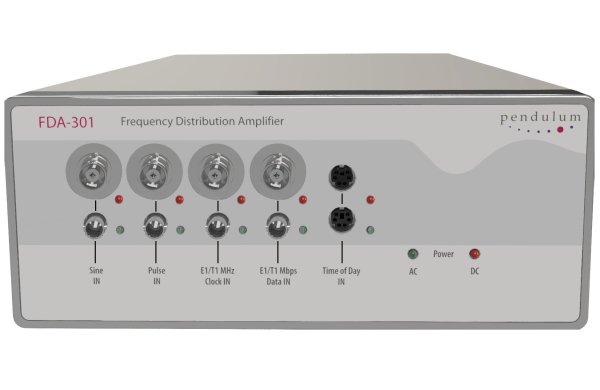

Усилитель для систем распределения частот PENDULUM FDA-301

Артикул: 1-381094

  • Стандартное исполнение*: f=10 МГц (синусоидальная форма), другие номиналы f – по предварительному заказу;
  • Назначение: формирование систем распределения частоты (передача сигнала опорных генераторов и секундных импульсов/1- pps к удалённым потребителям);
  • Применение: с использованием волоконно-оптического или коаксиального соединительного кабеля;
  • Дальность распределения: до 2 км (по оптоволоконному кабелю);
  • Низкие потери при передаче и минимальное ослабление сигнала;
  • Отсутствие собственных шумов и паразитного влияния импульсных помех (EMP-proof);
  • Позволяет избежать влияния на сигнал токов утечек, наводок и электрического шума;
  • Разнообразие вариантов компоновки и гибкость комплектации, экономичность и эффективность применения;
  • Гарантия 3 года.

Особенности

  • Стандартное исполнение*: f=10 МГц (синусоидальная форма), другие номиналы f – по предварительному заказу;
  • Назначение: формирование систем распределения частоты (передача сигнала опорных генераторов и секундных импульсов/1- pps к удалённым потребителям);
  • Применение: с использованием волоконно-оптического или коаксиального соединительного кабеля;
  • Дальность распределения: до 2 км (по оптоволоконному кабелю);
  • Низкие потери при передаче и минимальное ослабление сигнала;
  • Отсутствие собственных шумов и паразитного влияния импульсных помех (EMP-proof);
  • Позволяет избежать влияния на сигнал токов утечек, наводок и электрического шума;
  • Разнообразие вариантов компоновки и гибкость комплектации, экономичность и эффективность применения;
  • Гарантия 3 года.

Технические характеристики

Параметр Значение
Вход сигнала (SINE IN)
Номинальная частота 10 МГц
Входной импеданс 50 Ом
Входная амплитуда 200 мВскз…2 В скз
Тип соединителя BNC
Вход сигнала (PULSE IN)
Номинальная частота 10 МГц
Входной импеданс 50 Ом
Входная амплитуда 5 В…+5 В
Тип соединителя BNC
Электрический вход сигнала (E1)
Номинальная частота 2.048 МГц
Входной импеданс 75 Ом
Входная амплитуда -1.2 В…1.2 В
Тип соединителя BNC
Оптический вход сигнала (FIBER)
Тип оптического кабеля Многомодовый (62,5 / 125 мкм или 50 / 125 мкм)
Длина волны 820 нм
Тип соединителя ST
Номинальная частота 10 МГц
Выход электрического сигнала (SINE) (ОПЦИЯ 43С)
Выходная амплитуда 1 Вскз ±10%
Выходной импеданс 50 Ом
Тип входящего соединителя BNC
Количество выходов 4
Выход электрического сигнала (PULSE) (ОПЦИЯ 44С)
Выходная амплитуда TTL уровень; ≤ 0.4 В низкий уровень; ≥ 2.4 В высокий уровень
Выходной импеданс 50 Ом
Тип входящего соединителя BNC
Количество выходов 4
Выход электрического сигнала E1/T1 (2x 2.048 МГц + 2x 2.048 Mб/с) (ОПЦИЯ 46С)
Выходная амплитуда 1,2 Вскз ±10% (соответсвие ITU-T G703)
Выходной импеданс 75 Ом
Тип входящего соединителя BNC
Количество выходов 2
Общие данные
Питание 90…264 В, частота 47-63 Гц (P потребление < 40 Вт) Опционально питание от адаптера постоянного напряжения 12…24 В ±10% (опция 49)
Габаритные размеры 210 x 395 x 90 мм
Масса 3 кг
Рабочие условия 0°C … +50°C

Комплектация

Наименование Количество
1 Усилитель для систем распределения частот FDA-301 1
2 Сетевой шнур питания ~220В 1
3 Инструкция по эксплуатации на CD 2
