• Высокая развязка
• Низкая утечка видеосигнала
• Быстрое время установления
• Широкий диапазон частот
Твердотельные переключатели
Твердотельные переключатели компании Agilent обеспечивают превосходные характеристики с развязкой и быстрым временем установления в широком диапазоне рабочих частот. Эти поглощающие переключатели разработаны на два положения в одном направлении (SPDT) и четыре положения в одном направлении (SP4T) для работы в диапазоне высоких частот. Их области применения включают контрольноKизмерительную аппаратуру, связь, радиолокацию, антенны и многие другие испытательные системы, которые требуют высокой скорости переключения в ВЧ и СВЧ диапазонах.

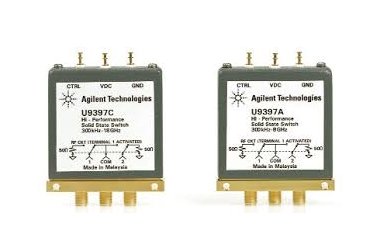

Твердотельный переключатель на полевых транзисторах U9397A/C
Твердотельные переключатели на полевых транзисторах U9397A и U9397C компании Agilent на два положения в одном направлении обеспечивают высшие характеристики по величине утечки видеосигнала, развязки, времени установления и вносимых потерь в широком диапазоне частот (от 300 кГц до 8 ГГц). Переключатели U9397A/C особенно подходят для измерения таких чувствительных узлов, как смесители и усилители, у которых утечка видеосигнала может вызвать повреждение или проблемы с надежностью.
| U9397A | U9397С | |
| Диапазон частот | от 300 кГц до 8 ГГц | от 300 кГц до 18 ГГц |
| Вносимые потери | <3,0 дБ (от 300 кГц до 4 ГГц) <5,0 дБ (от 300 кГц до 8 ГГц) |
<3,5 дБ (от 4 до 8 ГГц) <6,5 дБ (от 8 до 18 ГГц) |
| Развязка | 100 дБ | 90 дБ |
| Обратные потери (включенного и общего каналов) | >15 дБ | >10 дБ |
| Обратные потери (выключенного канала) | >18 дБ | >13 дБ |
| Время установления | 350 мкс | 350 мкс |
| Время переключения (фронт/спад)1 | 5/0,5 мкс (тип.) | 5/0,5 мкс (тип.) |
| Утечка видеосигнала | ||
| Характеристическое сопротивление | 50 Ом (ном.) | 50 Ом (ном.) |
| Соединители | SMA (розетка) | SMA (розетка) |
1 Время переключения определено между уровнями ВЧ сигнала 10% и 90%.
