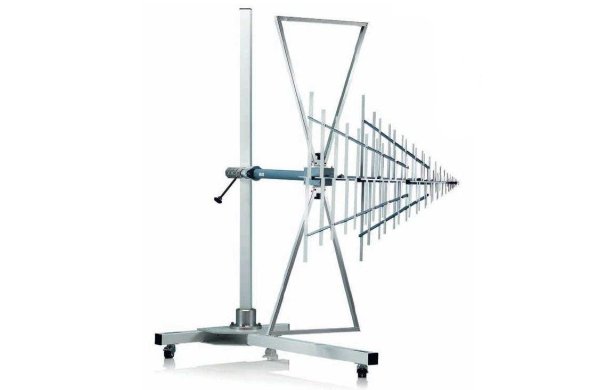

Комбинированная логопериодическая антенна R&S HL562E

Артикул: 1-17210

• Диапазон рабочих частот от 30 МГц до 6 ГГц
• Возможность создания больших напряженностей поля
• легкий вес и компактный размер
• Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ
• Индивидуальная заводская калибровка в комплекте поставки

Комбинированная антенна R&S HL562E совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот. Антенна разработана в развитие R&S HL562 для выполнения соответствия растущим требованиям международных стандартов в области ЭМС. Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.

Ключевые особенности:

• Диапазон рабочих частот от 30 МГц до 6 ГГц
• Возможность создания больших напряженностей поля
• легкий вес и компактный размер
• Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ
• Индивидуальная заводская калибровка в комплекте поставки

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 30 до 6000
Поляризация линейная
Вход N-тип, 50 Ом
КСВН входа, не более 2
Допустимая входная мощность, Вт
30 МГц 225 CW
80 МГц 900 CW
250 МГц 750 CW
1 ГГц 420 CW
3 ГГц 270 CW
6 ГГц 150 CW
Коэффициент усиления(от 200 МГц), дБ 8,5
Поляризационная развязка, дБ, не менее 20
Масса, кг 5
Габаритные размеры (без треноги) (ширина×высота×длина), м 0,57×1,43×1,65
Рабочие условия эксплуатации:
температура окружающего воздуха, °С от 5 до 40
