• Высокая развязка
• Низкая утечка видеосигнала
• Быстрое время установления
• Широкий диапазон частот
Твердотельные переключатели
Твердотельные переключатели компании Agilent обеспечивают превосходные характеристики с развязкой и быстрым временем установления в широком диапазоне рабочих частот. Эти поглощающие переключатели разработаны на два положения в одном направлении (SPDT) и четыре положения в одном направлении (SP4T) для работы в диапазоне высоких частот. Их области применения включают контрольноKизмерительную аппаратуру, связь, радиолокацию, антенны и многие другие испытательные системы, которые требуют высокой скорости переключения в ВЧ и СВЧ диапазонах.
| Номер модели | Диапазон частот, ГГц | Вносимые потери, дБ | Развязка, дБ | Обратные потери (выключенного канала), дБ | Обратные потери (включенного канала), дБ | Обратные потери (общего канала), дБ |

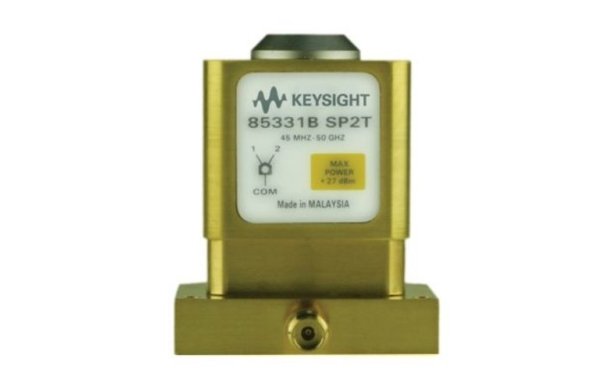

| 85331B SP2T |
от 0,045 до 0,5 от 0,5 до 18 от 18 до 26,5 от 26,5 до 40 от 40 до 50 |
–2,0 -4,5 -6,0 -10,0 -15,5 |
-85 -90 -90 -85 -75 |
-19 -19 -12,5 -10 -6 |
-10 |
-10 -10 -5,5 -4,5 -4 |
| 85332B SP4T |
от 0,045 до 0,5 от 0,5 до 18 от 18 до 26,5 от 26,5 до 40 от 40 до 50 |
-2 |
-85 -90 -90 -85 -75 |
-19 -19 -12,5 -10 -6 |
-9-9 -9 -5 -4,5 -4,5 |
-10 -10 -5,5 -4 -4 |
