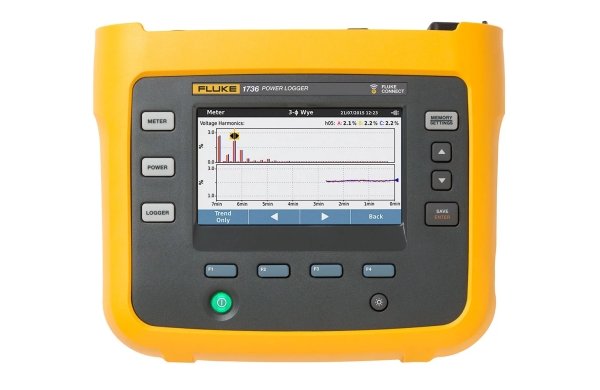

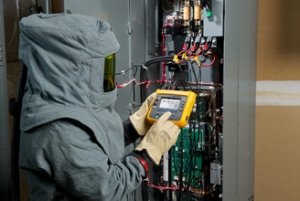

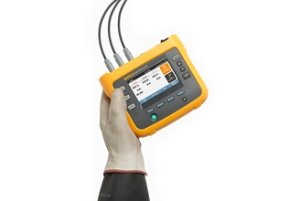

| Трехфазный регистратор энергии Fluke 1730 Новый трехфазный регистратор электроэнергии Fluke 1730 позволяет легко обнаружить источники потерь электроэнергии. Узнайте, когда и где расходуется электроэнергия на вашем предприятии; от ввода в электроустановку до отдельных цепей. Профилирование энергопотребления на всех участках на объекте позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет программ для анализа энергопотребления позволяет сравнить несколько точек данных во времени и создать полную картину потребления электроэнергии, что является первым шагом к сокращению расходов на электроэнергию. • Ключевые показатели: напряжение, ток, мощность, коэффициент мощности и связанные с ними значения позволяют выработать стратегию энергосбережения. • Яркий цветной сенсорный экран: позволяет выполнить удобный анализ в полевых условиях и проверить данные на полном графическом дисплее. • Полная регистрация данных: все измеренные значения автоматически регистрируются и могут быть рассмотрены в процессе регистрации и до загрузки для анализа на ходу. В приборе может быть сохранено более 20 отдельных сеансов регистрации. • Оптимизированный интерфейс пользователя: быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции контроля указывают на правильность соединения, уменьшая неуверенность пользователя. • Полная настройка «в полевых условиях» на передней панели: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому щиту. • Широкий диапазон питания: питание прибора непосредственно от измеряемой цепи устраняет необходимость в поиске розетки питания, позволяя закрепить прибор внутри электрического щита. • Два USB-порта: один для подключения к ПК, а другой для быстрой и простой загрузки на стандартный флэш-накопитель USB или другое устройство USB. • Компактный размер: предназначен для установки в ограниченном пространстве и в электрическом щите. • Самый высокий уровень безопасности в отрасли: 600 В CAT IV / 1000 В CAT III, рассчитаны на использование на вводе в электроустановку и на стороне нагрузки. • Оптимизированные принадлежности для измерения: плоский кабель для измерения напряжения и тонкие гибкие датчики тока обеспечивают простоту установки, даже в ограниченном пространстве. • Время работы от батареи: четыре часа (время резервного копирования) от заряда литий-ионной батареи. • Безопасность: защита от кражи замком Kensington. • Новое программное обеспечение для анализа энергопотребления: загрузка, анализ и автоматическое создание отчетов для полной картины потенциала экономии энергии. Области применения Изучение нагрузок Узнайте, сколько энергии потребляют отдельные установки при работе на минимальной и максимальной мощности. Проверьте нагрузочную способность цепи до добавления дополнительных нагрузок (для этого процесса предусмотрены различные стандарты). Исследование нагрузки также позволяет определить ситуации, в которых происходит превышение допустимой нагрузки на цепь или согласованная подача пикового потребления из коммунальной системы энергоснабжения. Для удобства некоторые исследования нагрузки служат для простого измерения тока, что позволяет быстро и легко установить измерительное оборудование. Часто рекомендуется проводить исследование нагрузки в течение 30 дней, чтобы обнаружить во время проверки все типичные нагрузки. Энергетические обследования Пользователи часто спрашивают, где следует снимать показания для выполнения энергетического обследования. Это следует делать в нескольких точках на предприятии. Начните с главных распределительных устройств; сравните результаты измерения мощности и энергии с показаниями счетчика коммунальной системы энергоснабжения, чтобы убедиться, что счета выставляются правильно. Затем переместитесь ниже в сторону крупных нагрузок; их должно быть легко выявить по току на распределительных устройствах со стороны нагрузки от ввода энергосистемы. Измерение в нескольких точках позволит составить полную картину энергопотребления на предприятии. Следующий вопрос, который обычно задают пользователи, заключается в том, как долго следует проводить энергетическое обследование. Это, разумеется, зависит от предприятия, но рекомендуется проводить измерения в течение периода, соответствующего типичному периоду активности предприятия. Если предприятие работает в течение пяти дней в неделю и отключается на выходные, скорее всего, семидневное обследование позволит зафиксировать типовые условия. Если предприятие работает круглосуточно, 365 дней в году, один день позволяет получить представление об энергопотреблении, исключая периоды планового технического обслуживания. Чтобы составить полную картину энергопотребления предприятия, не обязательно выполнять измерения одновременно в каждой точке предприятия. Для получения исчерпывающей картины можно выполнить точечные измерения, а затем сравнить результаты по скользящей временной шкале. Например, можно сравнить результаты на вводе в электроустановку за типичный вторник с 06:00 до 12:00 с результатами на крупных нагрузках на предприятии. Обычно существует корреляция между этими профилями. Регистрация мощности и энергии При подключении оборудование имеет определенное мгновенное потребление мощности в ваттах (Вт) или киловаттах (кВт). Эта мощность накапливается в течение рабочего времени и выражается как потребляемая энергия в киловатт-часах (кВт*ч). Электроэнергия — это то, за что выставляет счет коммунальная служба энергоснабжения; предусмотрена стандартная ставка за киловатт-час. Коммунальные службы могут взимать и другие дополнительные сборы, такие как за пиковое потребление — максимальное потребление мощности за определенный период времени, часто 15 или 30 минут. Может также взиматься сбор за коэффициент мощности, в зависимости от работающей индуктивной или емкостной нагрузки на предприятии. Оптимизация пикового потребления и коэффициента мощности часто позволяют снизить ежемесячный счет за электроэнергию. Трехфазный регистратор электроэнергии 1730 позволяет измерить и охарактеризовать эти воздействия, а также проанализировать результаты и сэкономить средства. Упрощенное исследование нагрузки В ситуациях, когда бывает трудно или невозможно подключиться для измерения напряжения, функция упрощенного исследования нагрузки позволяет выполнять упрощенное исследование нагрузки, измерив только силу тока. Пользователь может ввести ожидаемое номинальное напряжение, чтобы выполнить имитацию исследования мощности. Для точного исследования мощности и энергии необходимо контролировать напряжение и ток, но этот упрощенный метод может оказаться полезным при определенных обстоятельствах. |
|
 |
 |
| Погрешность | ||||
| Параметр | Диапазон | Разрешение | Основная погрешность при нормальных условиях (% от показаний + % от полной шкалы) |
|
| Напряжение | 1000 В | 0,1 В | ± (0,2 % + 0,01 %) | |
| Ток: Подключение напрямую |
iFlex1500-12 | 150 А | 0,1 А | ± (1 % + 0,02 %) |
| 1500 А | 1 А | ± (1 % + 0,02 %) | ||
| iFlex3000-24 | 300 А | 1 А | ± (1 % + 0,02 %) | |
| 3000 А | 10 А | ± (1 % + 0,02 %) | ||
| iFlex6000-36 | 600 А | 1 А | ± (1,5 % + 0,03 %) | |
| 6000 А | 10 А | ± (1,5 % + 0,03 %) | ||
| Клещи i40s-EL | 4 А | 1 мА | ± (0,7 % + 0,02 %) | |
| 40 А | 10 мА | ± (0,7 % + 0,02 %) | ||
| Частота | От 42,5 Гц до 69 Гц | 0,01 Гц | ± (0,1 %) | |
| Вход Aux | ± 10 В пост. тока | 0,1 мВ | ± (0,2 % + 0,02 %) | |
| Мин./макс. напряжение | 1000 В | 0,1 В | ± (1 % + 0,1 %) | |
| Мин./макс. ток | зависит от принадлежности |
зависит от принадлежности |
± (5 % + 0,2 %) | |
| Cos?/DPF | 0 <= Cos? <=1 | 0,01 | ± 0,025 | |
| Коэффициент мощности | 0 <= PF <=1 | 0,01 | ± 0,025 | |
| Коэффициент гармоник по напряжению | 1000 % | 0,1 % | ± (2,5 % ± 0,05 %) | |
| Коэффициент гармоник тока | 1000 % | 0,1 % | ± (2,5 % ± 0,05 %) | |
| Основная неопределенность ± (% от показаний + % диапазона) ¹ | |||||
| Параметр | Величина влияния |
iFlex1500-12 | 2 iFlex3000-24 | iFlex6000-36 | i40s-EL |
| 150A/1500A | 300A/3000A | 600/6000A | 4A/40A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| 0,5 < PF <0,99 | 1,2 % + 7 x (1-PF) +0,005 % |
1,2 % + 7 x (1-PF) + 0,0075 % |
1,7 % + 7 x (1-PF) + 0,0075 % |
1,2 % + 10 x (1-PF) + 0,005 % |
|
| Полная мощность S, S осн. | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005% |
| Реактивная мощность N, Q осн | 0 ≤ PF ≤ 1 | 2,5 % измеренной кажущейся мощности | |||
| Дополнительная неопределенность в % от диапазона¹ |
U >250 В | 0,015 % | 0,0225 % | 0,0225 % | 0,015 % |
¹ диапазон = 1000 В x Iдиапазон Стандартные условия: Окружающая среда: 23 °C ± 5 °C, прибор работает не менее 30 минут, без внешнего электрического/магнитного поля, отн. вл. Условия входа: Cos?/PF=1, синусоидальный сигнал f=50 Гц/60 Гц, источник питания 120 В/230 В ±10 %. Характеристики тока и напряжения: Входное напряжение 1 фазы: 120 В/230 В или 3 ф. Y/дельта: 230 В/400 В Входной ток: I > 10 % Iдиапазона Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C |
| Электрические характеристики | |||
| Блок питания | |||
| Диапазон напряжения: | От 100 В до 500 В на входе с плавким предохранителем при подаче питания от измеряемой цепи | ||
| От 100 В до 240 В со стандартным шнуром питания (IEC 60320 C7) | |||
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при использовании входа IEC 60320) | ||
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) | ||
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 | ||
| Частота питающей сети | 50/60 Гц ± 15 % | ||
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем | ||
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения | ||
| Время зарядки | < 6 часов | ||
| Сбор данных | |||
| Разрешение | Синхронная 16-битная дискретизация | ||
| Частота получения данных | 5120 Гц | ||
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) | ||
| Типы цепей | 1-?, 1-? IT, расщепленная фаза, 3-? дельта, 3-? Y, 3-? Y IT, 3-? Y сбалансированная, 3-? схема Арона/Блонделя(2-элементная дельта), 3-? дельта с разомкнутым контак- том, только ток (исследование нагрузки) |
||
| THD (суммарные гармонические искажения) | THD для напряжения и тока рассчитывается по 25 гармоникам | ||
| Период усреднения | По выбору пользователя: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин | ||
| Интервал потребления | По выбору пользователя: 5 мин, 10 мин, 15 мин, 20 мин, 30 мин | ||
| Хранилище данных | Внутренняя флэш-память (не заменяемая пользователем) | ||
| Объем памяти | 20 типовых сеансов регистрации по 10 недель с 10-минутными интервалами | ||
| Период регистрации (проект) | Период усреднения |
Рекомендуется для 20 сеансов |
Период регистрации для 1 сеанса |
| 1 секунда | 3 часа | 2,5 дня | |
| 5 с | 15 часов | 12 дней | |
| a10 с | 28 часов | 24 дня | |
| 30 с | 3,5 дня | 10 недель | |
| 1 минута | 7 дней | 20 недель | |
| 5 минута | 5 недель | 2 года | |
| 10 минута | 10 недель | > 2 лет | |
| 15 минут | 3,5 месяца | > 2 лет | |
| 30 минут | 7 месяцев | > 2 года | |
| Интерфейсы | |||
| USB-A | Передача файлов с помощью флэш-накопителя USB, обновление микропрограммы Макс. ток: 120 мА |
||
| USB-mini | Загрузка данных с устройства на ПК | ||
| Порт расширения | Дополнительные принадлежности | ||
| Входы напряжения | |||
| Число входов | 4 (3 фазы и нейтраль) | ||
| Максимальное входное напряжение | 1000 Вср. кв. зн., CF 1,7 | ||
| Полное входное сопротивление | 10 МОм | ||
| Полоса пропускания (–3 дБ) | 2,5 кГц | ||
| Масштабирование | 1:1, 10:1, 100:1, 1000:1 и переменное | ||
| Категория измерения | 1000 В CAT III/600 В CAT IV | ||
| Входы тока | |||
| Число входов | 3, режим выбирается для подключенного датчика | ||
| Входное напряжение | Вход клещей: 500 мВср. кв. зн./50 мВср. кв. зн.; CF 2,8 | ||
| Вход пояса Роговского | 150 мВср. кв. зн./15 мВср. кв. зн. при 50 Гц, 180 мВср. кв. зн./18 мВср. кв. зн. при 60 Гц; CF 4; все при номинальном диапазоне зондирования |
||
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, 12 дюймов | ||
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, 24 дюйма | |||
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, 36 дюймов | |||
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |||
| Полоса пропускания (–3 дБ) | 1,5 кГц | ||
| Масштабирование | 1:1 и переменное | ||
| Дополнительные входы | |
| Число входов | 2 |
| Диапазон входного сигнала | от 0 до ± 10 В пост. тока, 1 показание/с |
| Характеристики условий эксплуатации | |
| Рабочая температура | от –10 °C до +50 °C |
| Температура хранения | от –20 °C до +60 °C |
| Допустимая влажность при работе | от 10 °C до 30 °C макс. 95 % отн. вл. |
| от 30 °C до 40 °C макс. 75 % отн. вл. | |
| от 40 °C до 50 °C макс. 45 % отн. вл. | |
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении | 12000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация. | MIL - 28800E, тип 3, Класс III, стиль B |
| Безопасность | IEC 61010-1: Перенапряжение CAT IV, измерение 1000 В CAT III/600 В CAT IV, уровень загрязнения 2 |
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) |
EN 61326-1: Промышленный сектор |
| Электромагнитная совместимость | Относится только к использованию в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения) |
| Излучение помех на радиочастотах | IEC CISPR 11: Группа 1, Класс A |
| Температурный коэффициент | 0,1 x характеристика точности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Размеры | 1730: 19,8 см x 16,7 см x 5,5 см |
| Сетевой адаптер 13,0 см x 13,0 см x 4,5 см | |
| 1730 с подключенным блоком питания: 19,8 см x 16,7 см x 9 см | |
| Вес | 1730: 1,1 кг |
| Сетевой адаптер 400 г | |
| Внешняя защита | Чехол, слот для замка Kensington |
| Характеристики гибкого датчика тока 1500-12 iFlex | |
| Диапазон измерения | от 1 до 150 А пер. тока / от 10 до 1500 А пер. тока |
| Неразрушающий ток | 100 кА (50/60 Гц) |
| Основная погрешность при нормальных условиях | ± 0,7 % от показаний |
| Погрешность 1730 + iFlex | ± (1 % показаний + 0,02 % от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры |
0,05 % от показаний/°C |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм |
| Диаметр кабеля щупа | 7,5 мм |
| Минимальный радиус изгиба | 38 мм |
| Длина кабеля выходного сигнала | 2 м |
| Вес | 115 г |
| Материал кабеля преобразователя | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Рабочая температура | От –20 °C до +70 °C, температура проводника во время испытания не должна превышать 80 °C |
| Температура, в нерабочем состоянии | от –40 °C до +80 °C |
| Относительная влажность, эксплуатация | от 15 % до 85 % без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Дополнительные принадлежности | |
| Гибкий токоизмерительный датчик iFlex 1500A 12 дюймов | i1730-flex1500 |
| Гибкий токоизмерительный датчик iFlex 3000A 24 дюйма | i1730-flex3000 |
| Гибкий токоизмерительный датчик iFlex 6000A 36 дюймов | i1730-flex6000 |
| i40s-EL, трансформатор тока с зажимом | i40s-EL |
| Гибкий токоизмерительный датчик iFlex 1500A 12 дюймов, блок из 3 | i1730-flex1500/3pk |
| Гибкий токоизмерительный датчик iFlex 3000A 24 дюйма, блок из 3 | i1730-flex3000/3pk |
| Гибкий токоизмерительный датчик iFlex 6000A 36 дюймов, блок из 3 | i1730-flex6000/3pk |
| i40s-EL трансформатор тока с зажимом, блок из 3 | i40s-EL/3pk |
| Комплект тестовых проводников; 1000 В CAT III, прямая вилка; 0,1 м; силикон; красный/черный | 1730-TL0.1M |
| Комплект тестовых проводников, 1000 В CAT III; прямая вилка; 2 м; ПВХ; красный/черный | 1730-TL2M |
| Кабельный блок, измерительный провод для измерения напряжения 3-фазы+нейтраль | 3PHVL-1730 |
| 1730 мягкий чехол | C1730 |
| Набор цветов для локализации | WC100 |
| Подвесной ремешок | 1730-Hanger |
| Входной кабель AUX | 1730-Cable |
