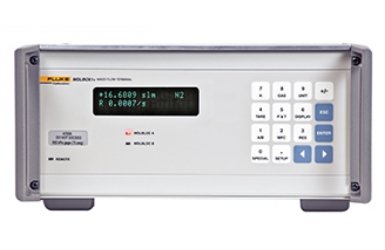

Эталон газового потока Fluke molbox1+ A700K

700 кПа Терминал расхода

Для molbloc-L и molbloc-S

± 0,125 % от показаний – минимальное отклонение для калибровки расхода газа

Новый терминал расхода molbox1+ от Fluke Calibration предлагает обновленное решение для систем калибровки расхода газа molbloc/molbox. molbox1+ вместе с элементами расхода molbloc помогает достичь наименьших возможных погрешностей при калибровке расходомеров газа и контроллеров. Особая конструкция molbox1+S позволяет использовать элементы звукового сопла molbloc-S при более высоком давлении, значительно расширяя их диапазон расхода.

Система калибровки расхода газа molbloc/molbox1+ является идеальным решением для калибровки расходомеров газа, термических контроллеров массы потока (MFC), расходомеров, турбинных счетчиков, датчиков пузырьков и других устройств для измерения расхода. Мolbloc/molbox могут работать с любым приложением для калибровки, проводят измерения в режиме реального времени, не содержат подвижных элементов, позволяют отслеживать процесс калибровки в разных средах и при различном рабочем давлении. Системы molbloc/molbox широко используются во многих отраслях промышленности, в том числе фармацевтике, полупроводниковой и аэрокосмической отраслях, отрасли экологического мониторинга, производства энергии, производства эталонных газов, а также в исследовательских лабораториях.

Основные характеристики

± 0,125 % от показаний – погрешность измерений массового расхода с помощью элементов molbloc-L и molbloc-S с хорошими калибровками

• Конфигурация molbox1+S дает возможность увеличения диапазона измерения с использованием элементов molbloc-S без вакуумных насосов
• Теперь можно использовать любой элемент molbloc для высокого и низкого давлений в одной и той же газовой среде
• Более жесткая внутренняя пневматическая конструкция
• Полный набор программных продуктов и оборудования для создания полноценной системы калибровки расхода газа, включая новое приложение для калибровки расхода COMPASS® for Flow

Потрясающая спецификация погрешностей

Инновации molbox1+ позволяют системе molbloc/molbox1+ достигать минимальных в отрасли погрешностей измерения расхода газа. Минимальные погрешности достигаются благодаря определенным улучшениям, таким как:

• Использование уникального кварцевого датчика эталонного давления Fluke Calibration (Q-RPT), с помощью которого можно точно измерять абсолютное и дифференциальное давление. Передатчики Q-RPT для molbox1+ – это датчики с определенными характеристиками, использующие ту же технологию, которая применяется в эталонных передатчиках давления Fluke Calibration.
• Наилучшие калибровки molbloc линеаризуют выходной поток molbloc, что повышает существующую точность и повторяемость результатов.
• Наличие большого количества моделей molbloc повышает эффективность элементов потока molbloc-L на всем рабочем диапазоне давлений.
• Уменьшенная погрешность характеристик газа с использованием данных из базы эталонной термодинамики жидкостей NIST и базы параметров передачи (REFPROP).
• Постоянные улучшения в цепи калибровок molbloc от Fluke Calibration за счет фундаментальных синхронных измерений массового расхода с использованием собственного динамического гравиметрического стандарта Fluke Calibration.

Два уровня калибровки элемента расхода molbloc для регулирования погрешности и затрат:

• Премиум: ± 0,125 % от показаний (с использованием molbox1+)
• Стандарт: ± 0,2 % от показаний (с использованием molbox1 или molbox1+)

Новые системы molbloc применимы для любого типа калибровки. Существующие системы molbloc совместимы с molbox1+ с погрешностью ± 0,2 % от показаний и без необходимости проводить изменения. См. ниже информацию о проведении обслуживания существующих систем molbloc для достижения наилучших калибровок и качества измерений.

Система molbloc/molbox выдержала испытание временем: она появилась в начале 1990-х годов и с тех пор используется во многих калибровочных и сравнительных лабораториях и государственных организациях по всему миру. Погрешности измерений устройств Fluke Calibration стабильны и являются результатом глубокого анализа и экспертной метрологической оценки. Инновации и дизайн устройств Fluke Calibration гарантируют высокое качество продукта в соответствии со спецификациями, что позволяет применять их для любых реальных задач вне зависимости от условий окружающей среды.

Устройство калибровки звукового сопла molbox1+S увеличивает диапазон измерения: без вакуумных насосов molbox1+S является особой конфигурацией устройства molbox 1+, что позволяет использовать более широкий диапазон (10:1) с элементами звукового сопла molbloc-S без использования дорогостоящих вакуумных насосов. Устройство калибровки звукового сопла molbox1+S представлено в виде устройства Q-RPT с восходящим диапазоном до 2 МПа, что позволяет использовать элементы molbloc-S для большого количества расходомеров, тестируемых при атмосферном давлении. Увеличение диапазона измерения позволяет настроить систему калибровки с использованием меньшего количества элементов molbloc и минимальным количеством дополнительных приспособлений. Добавление калибровки высокого давления molbloc также значительно расширяет диапазон элементов molbloc-S.

Пример диапазона molbloc-S во время тестирования при атмосферном давлении

*Минимальный расход элементов molbloc-S с калибровками SP ограничен требованиями к обратному давлению звуковых восходящих потоков устройства при атмосферном давлении. Значения расхода обычно выражаются в л/мин. при 0 °C.

Устройство калибровки звукового сопла molbox1+S разработано с учетом совместного использования с элементами molbloc-S, т. е. предназначено для измерения только абсолютного давления, что снижает его стоимость. Он также упрощает систему расхода и снижает общие затраты на систему и перекалибровку.

Один molbloc можно использовать в разных целях.

Для каждого газа сейчас существует целый ряд калибровок molbloc. Это означает, что можно отдельно откалибровать molbloc для использования при высоком давлении (восходящий поток тестируемого устройства) и при низком давлении (нисходящий поток тестируемого устройства) для работы с разными приложениями вместо того, чтобы использовать два разных устройства molbloc или вручную загружать файлы калибровок для molbloc. Все калибровки сохраняются в памяти molbloc EEPROM, пользователю необходимо всего лишь выбрать тип калибровки на передней панели molbox1+ или через удаленный интерфейс molbox1+.

Приложение COMPASS® для molbox и новое ПО для калибровки расхода COMPASS® for Flow помогают автоматизировать работу

ПО для калибровки COMPASS использует molbloc/molbox для дальнейшей автоматизации процесса калибровки. COMPASS и ПК с molbloc/molbox образуют современную многофункциональную рабочую систему для калибровки и тестирования расходомеров.

COMPASS настраивает показания прибора для тестирования (DUT) (или устройство для тестирования), определяет и назначает тестовые процедуры DUT, проводит тесты, обрабатывает эталонные и полученные данные, создает стандартные отчеты о калибровке и отчеты для клиентов. Поддерживаются возможности коррекции газа и плотности газа в устройствах измерения массового расхода. Существует также возможность динамического расчета исправленного расхода с помощью автоматического ввода измеренных значений давления и температуры. Все эталонные данные, DUT и данные о тестах собираются и хранятся в стандартных файлах с разделителями и всегда могут быть использованы другими приложениями.

Новая версия ПО COMPASS for Flow содержит возможности калибровки расхода, которые ранее были доступны только в ПО COMPASS for Pressure компании Fluke Calibration. К ним относятся:

• Возможность экспортировать данные в ПО Fluke MET/TRACK®.
• Поддержка тестируемых устройств, требующих стандартных расчетов по выходным параметрам, организацию связи, калибровки нескольких устройств одновременно.
• Помощь при работе с автоматической системой тестирования.
• Более комплексная поддержка для вспомогательных устройств типа MFC-CB (блок управления массовым расходомером DHI).

Обновление осуществляется просто

Обновление с molbox1 на molbox1+ выполняется просто и не требует больших затрат. Обновление ПО и оборудования можно произвести на заводе Phoenix компании Fluke Calibration. Для обновления системы и достижения новых параметров molbox1+ необходимо выполнить следующие действия с вашей системой.

1. Изменение программного и аппаратного обеспечения molbox1+. Необходимо заменить все детали, которые отличают вашу систему от произведенной на заводе системы molbox1+. На molbox устанавливается ПО версии v6.0. Доступны два варианта: обновление существующего устройства molbox1 до уровня molbox1+ или приобретение нового molbox1+ с учетом выгоды от повторного использования некоторых ключевых компонентов.
2. Характеристика Q-RPT внутренних передатчиков давления molbox1. Оба существующих внутренних передатчика давления используются в новом molbox1+. Рабочие характеристики передатчиков гарантируют их точность и соответствие требованиям спецификации molbox1+.
3. Обновления оборудования molbloc. Элементы molbloc-L или molbloc-S должны использоваться с обновленным оборудованием molbox1+ для сохранения небольшого уровня погрешностей и структуры данных.
4. Новые калибровки для газа molbloc. Модели и калибровки устройств molbloc полностью отвечают аппаратным изменениям для эффективной обработки данных о газе в molbox1+, улучшенной цепи калибровки Fluke Calibration и использования новых методов линеаризации и моделирования molbloc.

Вся система будет обновлена и передана вам в соответствии с новыми спецификациями и сертификатами калибровок; затраты при этом будут минимальны по сравнению со стоимостью покупки новой системы.

1 Точность: обобщенная линейность, гистерезис, повторяемость.

2 Стабильность: максимальное изменение значения за определенный период времени для определенного устройства molbox и устройства molbloc, использовавшегося в обычных условиях. Стабильность можно лишь прогнозировать, поэтому для каждого специфичного molbox и molbloc нужно определить значение стабильности опытным путем.

3 Погрешность измерения: максимальное отклонение показаний расхода molbox1+ от истинного показания расхода на molbloc с учетом точности, стабильности и калибровки Fluke Calibration. Полное описание погрешностей измерения смотрите в техническом руководстве 2011TN06B АНАЛИЗ ПОГРЕШНОСТЕЙ ПРИ ИЗМЕРЕНИИ РАСХОДА УСТРОЙСТВАМИ molbloc-L И molbloc-S С ИСПОЛЬЗОВАНИЕМ СТАНДАРТОВ ДЛЯ МАССОВЫХ РАСХОДОМЕРОВ.

4 С регулярным использованием автообнуления. Добавьте 0,005 % диапазона Q-RPT в год, если вы не используете автообнуление (равносильно 0,005 % всей шкалы для molbloc-S, не влияет на эталонную калибровку molbloc-S или погрешность molbloc-L).

Уровни погрешностей приведены для k=2
