Параметры токового датчика 94606-1
• Диапазон: 10 кГц – 100 МГц
• Диаметр окна: 5” (12,7 см)
Применение пробника 94606-1
• Тестирование на соответствие стандартам (MIL-STD-1399)
• Измерение тока ВЧ без соединения напрямую с кабелем

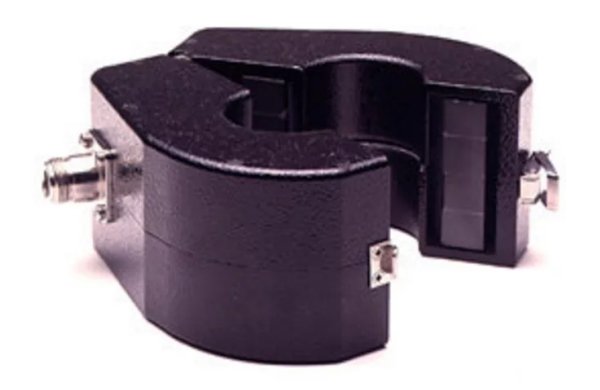

Описание токового пробника 94606-1
Токовые пробники ETS-Lindgren моделей 94606-1 и 94606-6 с одинаковыми окнами (диаметр - 12,7 см) различаются степенью чувствительности, а также частотными диапазонами.
Большое окно токовых датчиков серии 94606 делает их универсальными.
Модель 94606-01 токового пробника ETS-Lindgren позволяет проводить необходимые измерения тока в частотах 10 кГц – 100 МГц.
Токовый пробник способен также измерять приложения, где проходит импульсный ток высокого уровня.
Датчик тока 94606-01 за счет большого окна эффективен для диагностики и измерений режима согласно стандарту MIL-STD-1399.
В соответствие с необходимыми характеристиками (чувствительность, диапазон частот) токовые пробники 94606 могут замещать 91550-1, которые обладают тоже большим диаметром окна.
Большое окно датчиков тока моделей 94606-1 и 94606-6 позволяет тестировать и проводить измерения на питающем и сигнальном кабеле разного размера.
Ток насыщения датчика равен допустимой по току нагрузке в проводах, находящихся в его окне.
Характеристики пробника 94606-1
Характеристики электрические
• Частота минимум: 10 кГц
• Частота максимум: 100 МГц
• Сопротивление переходное: 5 Ом
• Импеданс нагрузки: 50 +/- j0
• Ток первичный максимум: 350А (400Гц), 350А (0-60Гц), 100А (ВЧ волна незатухающая), 100А (сигнал)
Характеристики физические
• Ширина: 5,38 см
• Внутренний диаметр окна: 12,7 см
• Внешний диаметр датчика: 19,81 см
• Вес пробника: 3,18 кг
