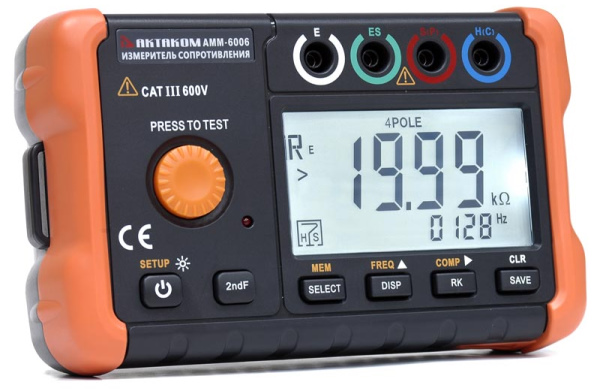

Измеритель сопротивления заземления АКТАКОМ АММ-6006 позволяет измерять сопротивление элементов заземления и прочих металлосоединений 2-, 3- и 4-проводным способом. Кроме того, АММ-6006 способен измерять удельное сопротивление грунта и последовательное напряжение помех.
Технические характеристики
- 2-, 3-, 4-проводная схема измерения сопротивления заземления
- Время измерения:
менее 12 секунд при измерении сопротивления заземления
2 изм/сек при измерении напряжения - Память 100 групп данных
- ЖКИ дисплей 2000 отсчетов
- Отключаемая подстветка 30 сек.
- Индикатор разряда батареи
- Индикатор выхода за пределы диапазона измерений
- Автоматическое отключение 5 мин
- Питание 12 В (8 батарей типа LR6)
- Габаритные размеры прибора: 178×110×59 мм
- Масса прибора (без проводов): около 500 г
 |
 |
Измерение сопротивления заземления Re (Rg при измерении удельного сопротивления ρ)
| Диапазоны измерений | Разрешение | Погрешность | Примечание | |
|---|---|---|---|---|
| 20 Ом | 0,10 Ом…19,99 Ом | 0,01 Ом | ±(2,0% + 15 е.м.р.) | Напряжение открытого контура 50 Впик-пик, меандр Ток КЗ ≤20 мА Время измерения < 12 сек Частоты измерения 94 Гц, 105 Гц, 111 Гц, 128 Гц, ручной выбор |
| 200 Ом | 20,0 Ом…199,9 Ом | 0,1 Ом | ±(2,0% + 5 е.м.р.) | |
| 2000 Ом | 200 Ом…1999 Ом | 1 Ом | ±(3,0% + 5 е.м.р.) | |
| 20 кОм | 2,00 кОм…19,99 кОм | 0,01 кОм | ||
Измерение напряжения последовательных помех (UST)
| Диапазоны измерений | Разрешение | Погрешность | Примечание | |
|---|---|---|---|---|
| 0…20 В | 0,1 В | ±(2,0% + 5 е.м.р.) | Частотный диапазон 45...200 Гц , синус Защита от перегрузки AC 250 Вскз Скорость измерения 2 изм./сек |
|
Измерение сопротивления измерительных проводов (Rk)
| Диапазоня измерения | Значение | Погрешность | Примечание | |
|---|---|---|---|---|
| 20 Ом | 0,00 Ом…5,00 Ом | не нормируется | Значение RK, сохраненное в положении 20 Ом, действует для диапазона измерений более 200 Ом. |
|
Измерение удельного сопротивления заземления (ρ)
| Диапазоны измерений | Разрешение | Погрешность | Примечание | |
|---|---|---|---|---|
| 20 Ом·м | 0,00 Ом·м…19,99 Ом·м | 0,01 Ом·м | Зависит от измерения сопротивления заземления ρ＝2×π×a×RG |
Технические параметры соответствуют режиму измерения сопротивления заземления |
| 200 Ом·м | 20,0 Ом·м…199,9 Ом·м | 0,1 Ом·м | ||
| 2000 Ом·м | 200 Ом·м…1999 Ом·м | 1 Ом·м | ||
| 20 кОм·м | 2,00 кОм·м…19,99 кОм·м | 0,01 кОм·м | ||
| 200 кОм·м | 20,0 кОм·м…199,9 кОм·м | 0,1 кОм·м | ||
| 2000 кОм·м | 200 кОм·м…3768 кОм·м | 1 кОм·м | ||
Расстояние между заземляющими штырями : a≈1,0 м~30,0 м

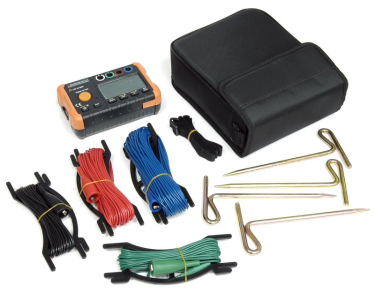

Стандартная комплектация
- Прибор
- Измерительный провод для измерения заземления 6 м (черный)
- Измерительный провод для измерения заземления 6 м (зеленый)
- Измерительный провод для измерения заземления 15 м (красный)
- Измерительный провод для измерения заземления 30 м (синий)
- Сумка для переноски
- Ремень для переноски
- Штырь заземления - 4 шт
- Руководство по эксплуатации
- Упаковочная тара
