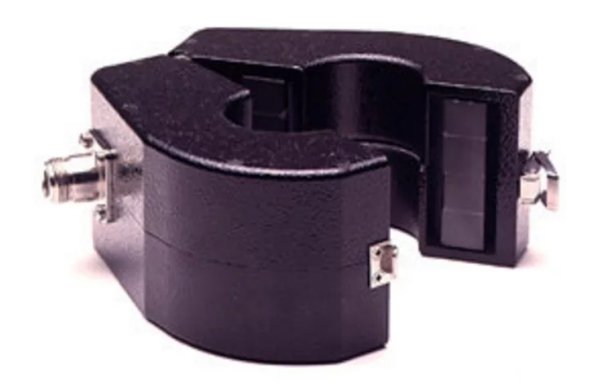

Особенности пробника 91550-1
Параметры датчика тока 91550-1
• Диапазон: 10 кГц – 100 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 91550-1
• ВЧ ток измеряется без прямого подсоединения
• Тестирование по стандартам и требованиям
• Диагностика оборудования
Описание токового пробника 91550-1
Пробник 91550-1 и 91550-1L от ETS-Lindgren имеют калибровку до 20 Гц, что делает их идеальными испытательными устройствами по MIL-STD-462 CEO1 и RSO1.
В сочетание с анализаторами спектра СВЧ может понизить чувствительность менее 100 Гц.
Такая чувствительность на низких частотах очень важна для специфических измерений.
Достаточного диаметра окно пробника 91550-1 позволяет мерить параметры разных кабелей.
Электрические данные 91550-1
• Частота max: 100 МГц
• Частота min: 10 кГц
• Импеданс (нагрузка): 50 Ом
• Импеданс (трансфер): 5 Ом
• Ток max: 400Гц – 350А, DC-60Гц – 350А, Pulse – 100А, RF(CW) – 42А
• Коннектор: N-типа
Физические данные 91550-1
• Ширина датчика: 3,56 см
• Вес конструкции: 600 гр.
• Диаметр внешний: 8,26 см
• Диаметр окна модели: 3,18 см
