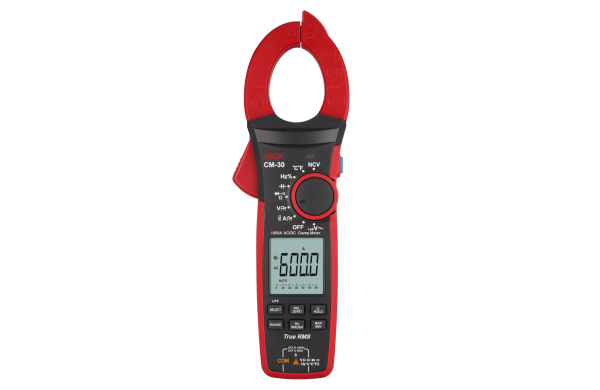

Токоизмерительные клещи RGK CM-30 используются для измерений силы постоянного и переменного тока до 1000 А в проводниках сечением до 42 мм. Модель относится к классу True RMS - это означает, что пользователь получить точный результат независимо от формы сигнала.
Рабочий диапазон токовых клещей можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, в распределительном шкафу, а также позволяет тестировать силовые провода диаметром до 140 мм.
INRUSH
Режим INRUSH используется для определения пускового тока, исследования переходных процессов и других кратковременных всплесков. Функция делает токовые клещи RGK CM-30 актуальным решением для диагностики электродвигателей, автомобилей, сварочного оборудования и осветительных систем.
Точность в любых условиях
Функция LoZ помогает получить достоверный результат в условиях сильных помех, при наличии наводок и паразитного напряжения. В такой ситуации также будет полезна возможность обнуления.
Измерение температуры
Комплектная термопара позволяет измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.
LPF
Встроенный в токовые клещи RGK CM-30 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также REL помогает оперативно сравнивать полученные показания с контрольными.
Датчик NCV
Благодаря датчику, встроенному в клещевой захват, прибор может определять наличие напряжения в розетках и проводах бесконтактным способом. Таким образом, мастер сможет выполнять свои задачи более безопасно.
Дополнительные возможности
Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:
- измерение напряжения (постоянного и переменного);
- определение сопротивления;
- контроль целостности цепи (прозвонка);
- тестирование компонентов - диодов и конденсаторов.
Удобная работа в темноте
Помимо подсветки дисплея устройство оборудовано светодиодным фонарем, который освещает рабочую зону возле захвата клещей. Такие особенности делают замеры при слабом освещении более комфортными и безопасными.
 |
 |
Технические характеристики
| Параметры измерения силы постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 60,00 А | 0,01 А | ±(0,02•I+5 е.м.р.) А | |
| 600,00 А | 0,1 А | ||
| 1000 А | 1 А | ||
| Примечание – I – измеренное значение переменного тока, А. | |||
| Параметры измерения силы переменного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 60,00 А | 0,01 А | ±(0,02•I+9 е.м.р.) А | |
| 600,00 А | 0,1 А | ±(0,02•I+5 е.м.р.) А | |
| 1000 А | 1 А | ||
| Примечание – I – измеренное значение переменного тока, А. Частотный диапазон: 40 - 400 Гц. |
|||
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 В | От 40 до 400 Гц | 0,001 В | ±(0,012•U+3 е.м.р.) В |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ±(0,01•U+8 е.м.р.) В | |
| 1000 В | 1 В | ||
| Примечание – U – измеренное значение напряжение переменного тока, В. | |||
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | |
| 600,0 мВ | 0,1 мВ | ±(0,008•U+3 е.м.р.) | |
| 6,000 В | 0,001 В | ±(0,005•U+5 е.м.р.) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Примечание – U – измеренное значение напряжение постоянного тока, В. | |||
| Параметры измерения электрического сопротивления постоянному току | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 600,0 Ом | 0,1 Ом | ±(0,01•R+3 е.м.р.) | |
| 6,000 кОм | 0,001 кОм | ±(0,01•R+2 е.м.р.) | |
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 МОм | 0,001 МОм | ||
| 60,00 МОм | 0,01 МОм | ±(0,02•R+8 е.м.р.) | |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | |||
| Параметры измерения электрической ёмкости | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | |
| 60,00 нФ | 0,01 нФ | ±(0,04•С+10 е.м.р.) | |
| 600,0 нФ | 0,1 нФ | ||
| 6,000 мкФ | 0,001 мкФ | ±(0,04•С+5 е.м.р.) | |
| 60,00 мкФ | 0,01 мкФ | ||
| 600,0 мкФ | 0,1 мкФ | ||
| 6,000 мФ | 0,001 мФ | ±(0,10•С+9 е.м.р.) | |
| 60,00 мФ | 0,01 мФ | ||
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ. | |||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений,1) | |
| от –40 до +300 °С | 0,1 °С | ±(0,01•T+20 е.м.р.) °С | |
| от +300 до +1000 °С | 1 °С | ±(0,01•T+2 е.м.р.) °С | |
| Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары. |
|||
| Параметры измерения частоты | |||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |
| 10 Гц – 1 МГц | 0,01 Гц – 1 кГц | ±(0,001•F+3 е.м.р.) | |
| Примечание: F – измеренное значение частоты, Гц, кГц, МГц; нижний предел измерений – 10 Гц. |
|||
| Температурный коэффициент | |||
| Модификация | Температурный коэффициент | ||
| RGK CM-30 | 0,1 °C | ||
| Общие характеристики | |||
| Параметр | Значение | ||
| Разрядность дисплея | 6000 | ||
| Отображение полярности | Автоматическое | ||
| Индикация перегрузки | "OL" или "-OL" | ||
| Скорость выборки | Около 3 в секунду | ||
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% | ||
| Раскрытие клещей | 42 мм | ||
| Класс защиты | CAT III 1000 В, CAT IV 600 В | ||
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосфероное давление |
От 0 °С до +50 °С 80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 85 % при температуре свыше +40 °С до +50 °С от 84,0 до 106,7 кПа |
||
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 °С до +28 °С 80 % |
||
| Температура хранения | От -10 °С до +60 °С | ||
| Влажность хранения | 80 % | ||
| Питание | 3 батареи ААА | ||
| Параметры электрического питания: - напряжение постоянного тока |
4,5 В | ||
| Габаритные размеры | 272 х 81 х 44 мм | ||
| Масса | 0,447 кг | ||

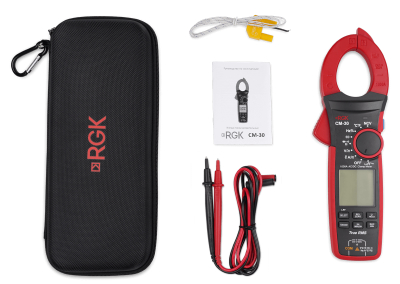

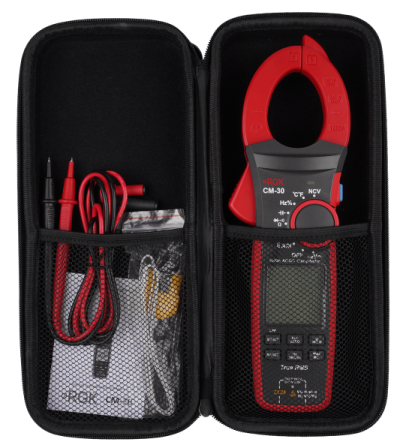

Комплект поставки
| № | Наименование | Количество |
| 1 | Токоизмерительные клещи RGK CM-30 | 1 |
| 2 | Комплект тестовых проводов | 1 |
| 3 | Термопара типа К | 1 |
| 4 | Батарея питания, 1,5 В (ААА) | 3 |
| 5 | Мягкий чехол | 1 |
| 6 | Руководство по эксплуатации | 1 |
