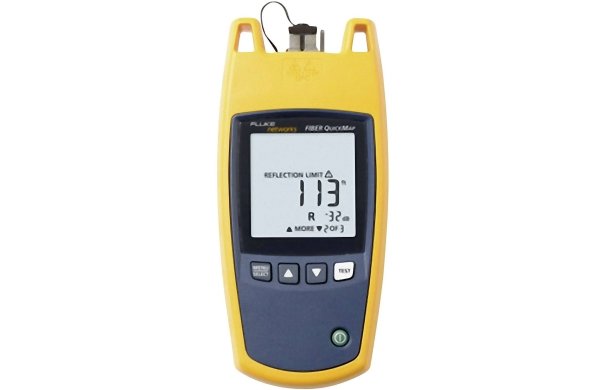

| Тестер оптоволокна Fluke Networks Fiber QuickMap Однокнопочный многомодовый прибор для устранения неисправностей оптоволокна • Тестирование с помощью одной кнопки можно немедленно проводить без пользовательской установки • Продолжительность тестирования — шесть секунд, что позволяет избежать устранения неисправностей вслепую, которое может длиться часами • Определение местоположения нескольких неисправностей в канале для обеспечения полной видимости любых проблематичных линий и соединений • Определение местоположения неисправностей, связанных с крупными потерями или разрывами, которые являются наиболее распространенной причиной неисправностей многомодовых волокон • Определение местоположения и измерение неисправностей, связанных с высоким отражением, которые могут привести к низкой производительности сети с появлением ошибочных битов • В различные конфигурации наборов входят дополнительные диагностические приборы, например измерители мощности, источники и микроскопы для обследования волокна, что помогает обеспечить наилучшие результаты при работе с волокном и улучшить возможности специалистов при устранении неисправностей • Идеальный тестер кабельных систем центров обработки данных По мере установки возрастающего количества многомодового волокна OM3 и OM4 в сетях предприятий для поддержки трафика объемом 10, 40 и 100 гигабит надежность волоконной инфраструктуры становится важной как никогда. Поэтому важнейшая способность специалистов предприятия измерять и устранять неисправности отдельных компонентов общего волоконного канала для предотвращения простоя (или ускорения восстановления) сети считается одним из наилучших практических подходов к работе с волокном. Теперь для специалиста является недопустимым тратить дорогостоящее время на устранение неисправностей методом проб и ошибок перед передачей проблемы другому специалисту, который имеет опыт использования рефлектометра. Каждый специалист должен всегда иметь под рукой инструменты тестирования сети, которые могут обнаружить проблему за считанные секунды. Fiber QuickMap от компании Fluke Networks — это прибор для устранения неисправностей волокна на предприятиях, который быстро и эффективно обнаруживает соединения и разрывы в многомодовом волокне. Мгновенно предоставляя сведения о расстоянии до точек сбоя, где, например, происходят высокие потери сигнала или наблюдается сильное отражение, сетевой тестер Fiber QuickMap является обязательным инструментом любого специалиста, работающего с оптоволокном. Функции Тестирование одной кнопкой Готовое средство Fiber QuickMap можно немедленно использовать без пользовательской установки. Просто включите его, подключитесь к проверяемому многомодовому соединению и нажмите кнопку «TEST», чтобы обеспечить требуемую видимость канала для быстрого поиска неисправностей или проверки возможности соединения. Не нужно попросту тратить время на настройки, указание типов оптоволокна или его стандартов. Шестисекундный поиск неисправностей Одностороннее средство поиска неисправностей Fiber QuickMap сокращает время поиска неисправностей от нескольких часов до нескольких секунд. Среднее время проведения теста составляет в среднем шесть секунд, что быстро обеспечивает видимость и данные, необходимые для нахождения и устранения любых проблем с многомодовыми оптоволоконными кабелями. Инструменты, обычно используемые для поиска неисправностей, как правило, неэффективны. Простые в использовании визуальные локаторы повреждений, лазеры или фонари имеют чрезвычайно ограниченные способности поиска неисправностей, потому что они неспособны отличить или определить местонахождение проблематичной потери или неисправностей отражения. Они также требуют, чтобы пользователь поддерживал визуальный контакт с кабелями, прослеживая его длину, чтобы определить местонахождение любых ошибок. Мало того, что этот процесс занимает много времени, он также невыполним во многих центрах обработки данных и средах учебных заведений, в которых соединения проводятся под полом, за стенами или под землей. Измерители мощности и источники — идеальное решение для проверки всего канала на предмет мощности и потерь, но неэффективны при поиске неисправностей, потому что пользователь должен последовательно проверить отдельные соединения канала, что может занять несколько часов в зависимости от длины канала и числа соединений. Обеспечение критически важной видимости многомодового канала Обеспечение видимости всех неисправностей со связью в пределах канала обязательно, потому что именно здесь происходит большинство отказов оптоволокна в среде предприятия. Средство поиска неисправностей Fiber QuickMap отображает полные расстояния к нескольким* неисправностям связи до конца (или разрыва) соединения. Определение причин частоты ошибок по битам В то время как коэффициент отражения соединителя - нормальное явление в оптоволоконных кабелях, его слишком высокое значение может действительно вызвать проблемы, особенно в системах с высокой полосой пропускания (10+ Гбит/с) . Чрезмерный коэффициент отражения (обычно вызываемый грязными торцами или плохой полировкой) влияет на выходные данные передатчика, что приводит к ошибкам по битам. Возможность нахождения и измерения неисправностей, связанных с высоким отражением, помогает оптимизировать производительность сети. |
В комплект входит только прибор, SC/LC LAUNCH FIBER и LC ADAPTER отдельно
| Характеристики | |
| Рабочая температура с батареей | 0ºC – 50ºC |
| Диапазон нерабочих температур | -20ºC – 60ºC |
| Относительная рабочая влажность (без конденсации) |
95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC |
| Вибрация | Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2 |
| Ударная нагрузка | Испытание методом падения с высоты 1 метр |
| Высота над уровнем моря | 3000 м |
| Электромагнитная совместимость | RU 61326-1: 2004 |
| Тип батареек | 2 щелочные батареи типа AA (без зарядного устройства) |
| Время работы от батарей | Тестирований (типичное количество): 1500 |
| О безопасности лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
| Тип ЖК-монитора | С черно-белой подсветкой (сегменты) |
| Индекс диапазона преломления | 1,45 до 1,5 (фабричная настройка по умолчанию 1,496) |
| Автоотключение | Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой. |
| Фабричный интервал калибровки | Отсутствует |
| Выходная длина волн | 850 нм ± 10 нм |
| Классификация лазера | Класс 1 CDRH, соответствие стандарту EN 60825-2 |
| Динамический диапазон | >11 дБ |
| Максимальное расстояние | 1500 метров или 4921 футов |
| Максимальное количество показываемых неисправностей |
9 |
| Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов) |
± (1 м + 0,1% x длина) для неисправностей, связанных с отражением ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением |
| Скорость тестирования | обычно < 6 секунд |
| Разъём | Сменный адаптер SC, который можно чистить, полировка класса UPC |
| Типы протестированного оптоволокна | 50/125 мкм или 62,5/125 мкм для многомодовых соединений |
| Обнаружение неисправностей, связанных с отражением | Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ) |
| Точность отражающей способности | ± 4 дБ |
| Максимальный показатель отражающей способности | -20 дБ |
| Обнаружение неисправностей, связанных с потерями | Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ) |
| Качество межпанельных соединителей | Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов. |
| Обнаружение работающего волокна | Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ. |
